PRENSAS DE AJUSTE DE MOLDES PARA A MONTAGEM, AJUSTAMENTO, VERIFICAÇÃO E REPARAÇÃO DE MOLDES MÉDIOS E GRANDES
Série MIL
A prensa usada para as operações de abertura, regulação, manutenção e teste em moldes e matrizes de dimensão média e grande (material termoplástico, fundição sob pressão, termoendurecimento, borracha e corte).

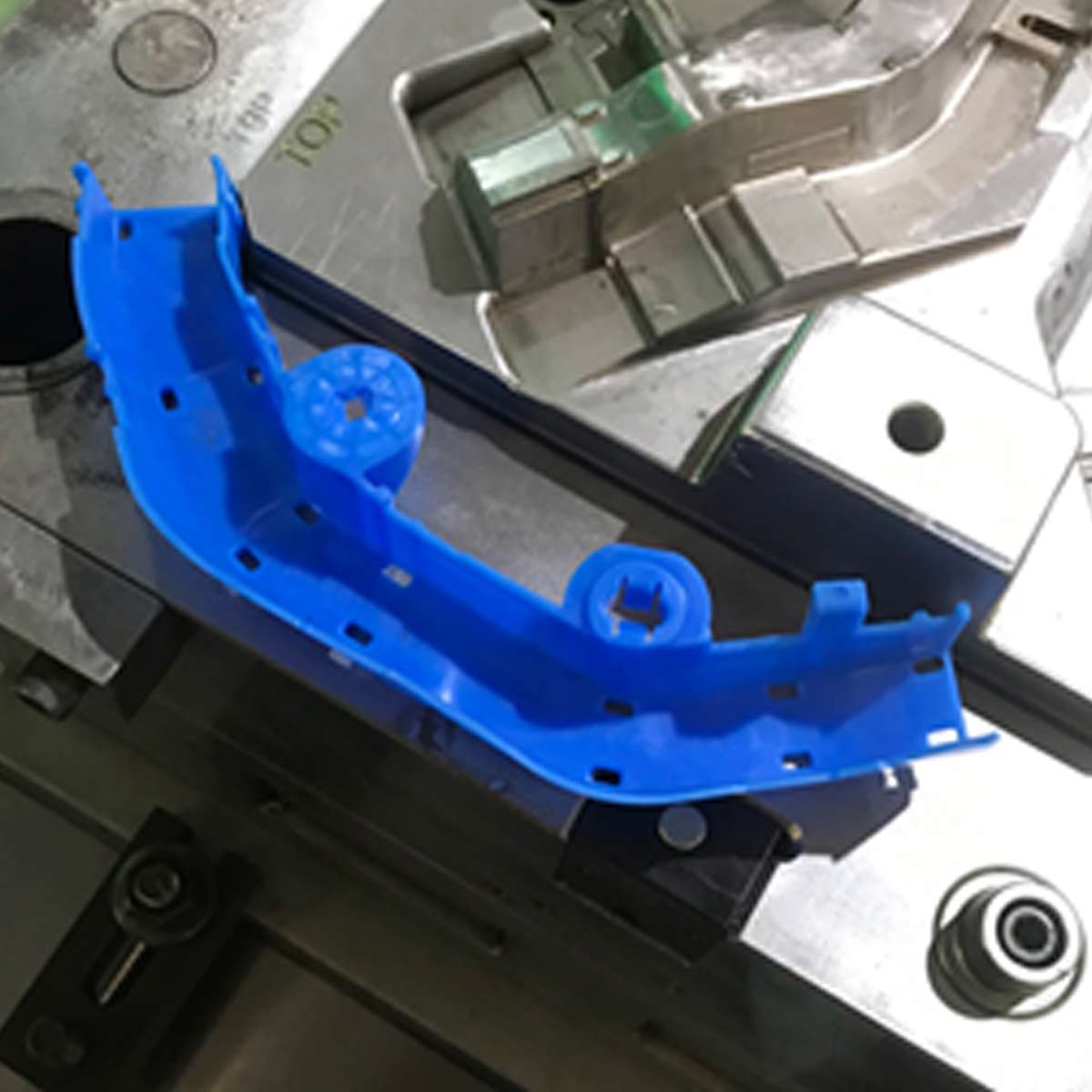

É também possível injetar ceras especiais a baixa pressão no molde.
A série MIL consiste de 2 linhas: A Série Clássica e Compacta, declinadas em diferentes modelos conforme o tamanho e capacidade dos porta-moldes.
Os tamanhos de porta-moldes disponíveis vão de um mínimo de 1.200×1.000 mm (47×39 polegadas) a um máximo de 5.000×2.500mm (196×98 polegadas).
Cada linha está disponível em duas variantes: a versão de pavimento e a versão de poço.
Descubra 10 boas razões para investir numa prensa de ajuste de moldes da Millutensil
Escolha a sua
de separação de Moldes da
Série MIL da Millutensil
SÉRIE MIL CLASSIC
As prensas de ajuste de moldes e matrizes da série MIL/CLASSIC têm a saída da placa extensível de lado, para o lado curto da distância entre as colunas. São normalmente usadas nos sectores do plástico, borracha e fundição injetada.
Esta solução permite a rotação no lado curto da placa extensível até 70° em ambos os lados. Nesta versão a placa superior é também basculante no lado curto de 100° a 180°.
A série MIL/CLASSIC oferece grandes vantagens relativamente a outras soluções com rotação no lado longo
- Melhor ergonomia de trabalho, oferecendo ao operador um fácil acesso a qualquer parte do molde sem necessidade de usar plataformas;
- Uma menor altura total da prensa acima do chão, que frequentemente reduz os custos das fundações;
- Estrutura da prensa com base larga oferecendo maior estabilidade;
- As duas metades do molde estão localizadas do mesmo lado, por isso os operadores têm uma visão geral de todo o molde e podem trabalhar com mais conforto.

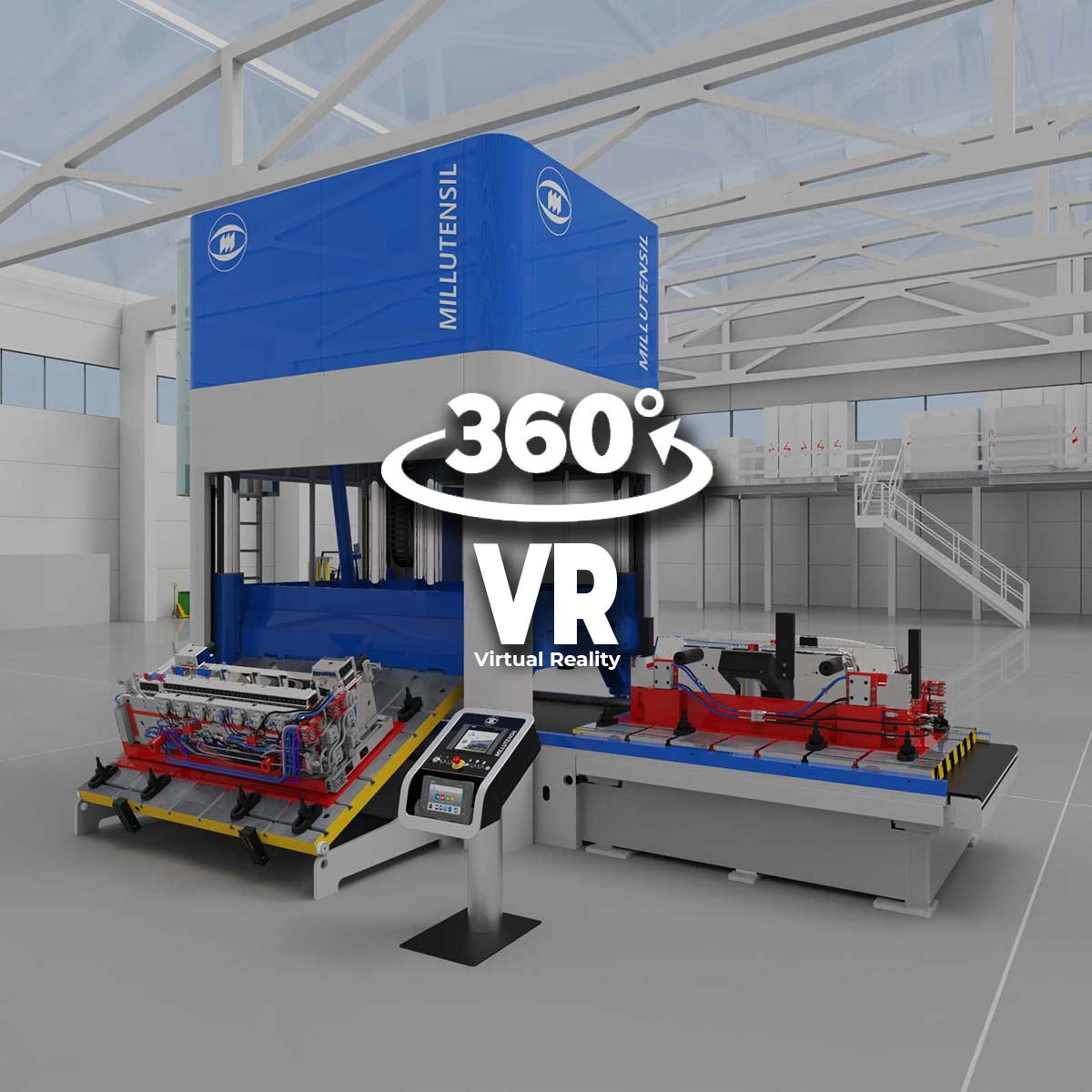

VERSÃO AO NÍVEL DO SOLO CLASSIC MIL

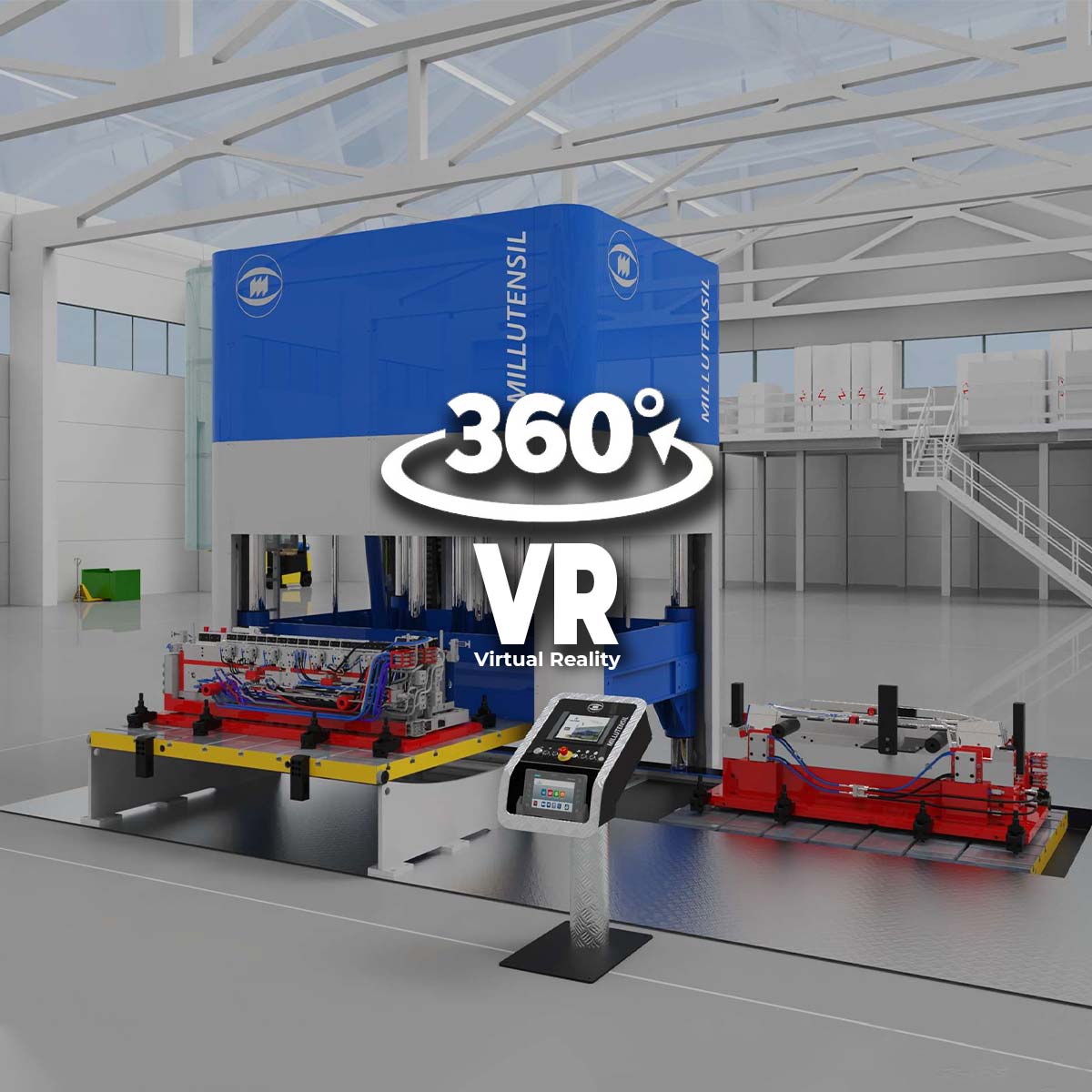

VERSÃO DE POÇO CLASSIC MIL

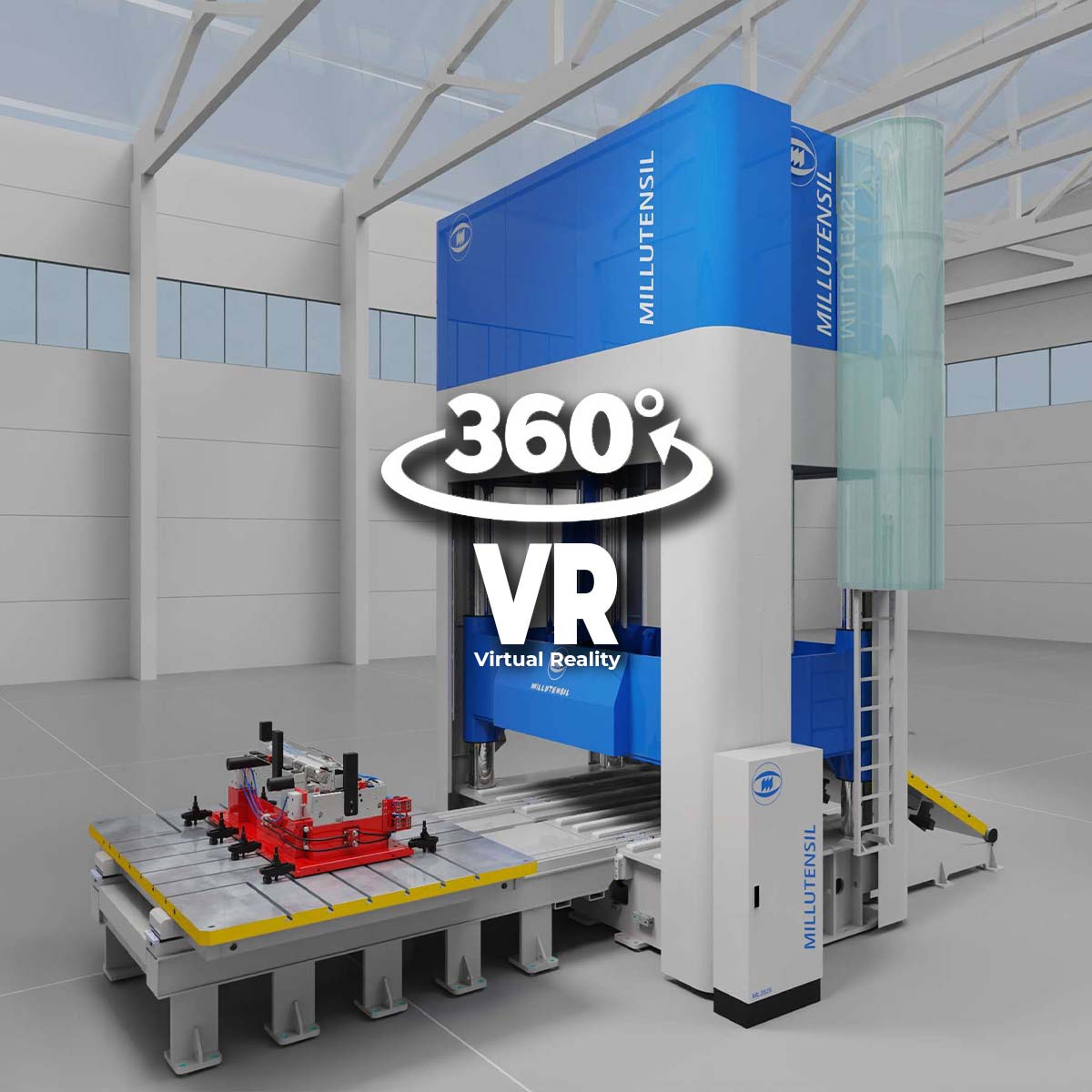

VERSÃO AO NÍVEL DO SOLO COMPACT MIL

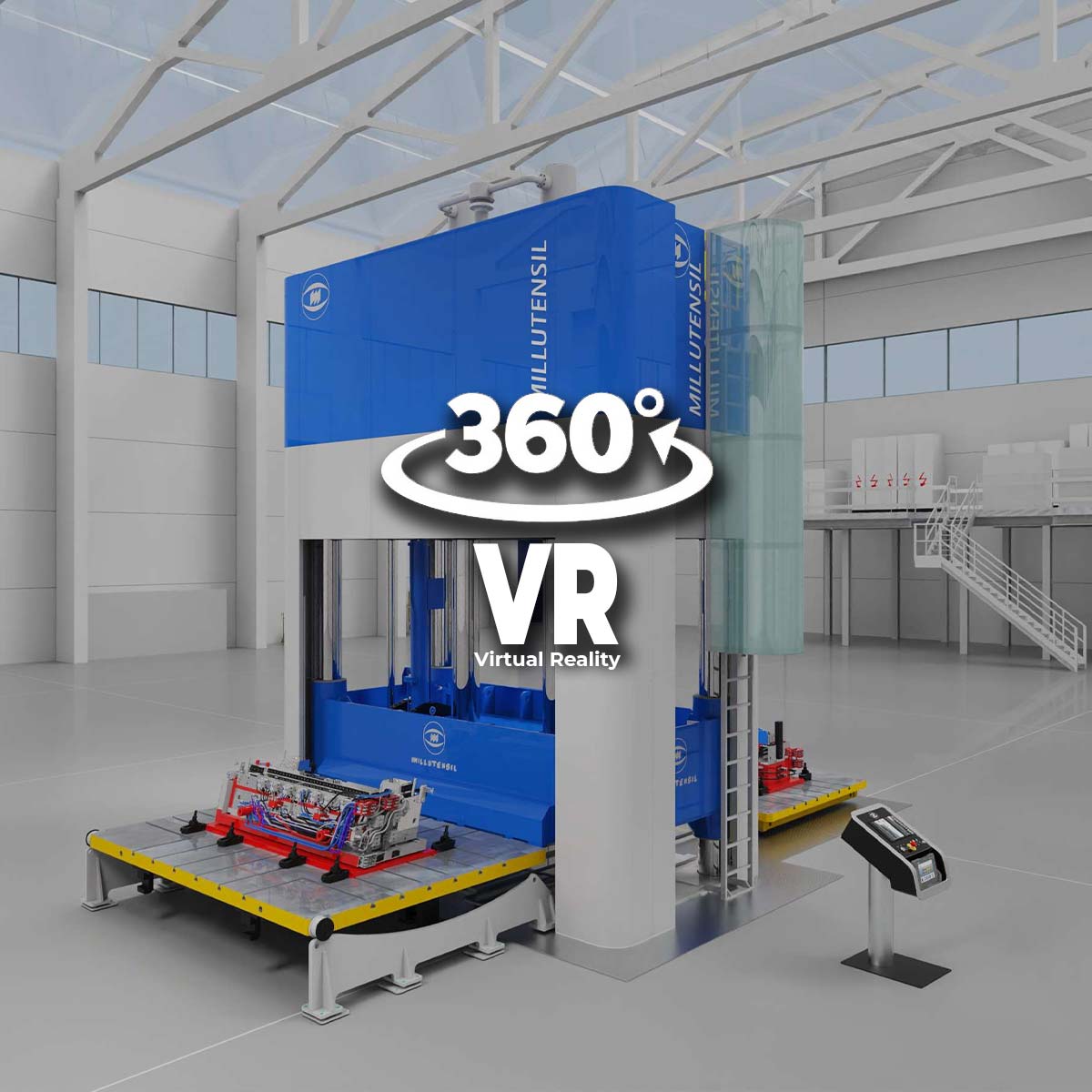

VERSÃO DE POÇO COMPACT MIL

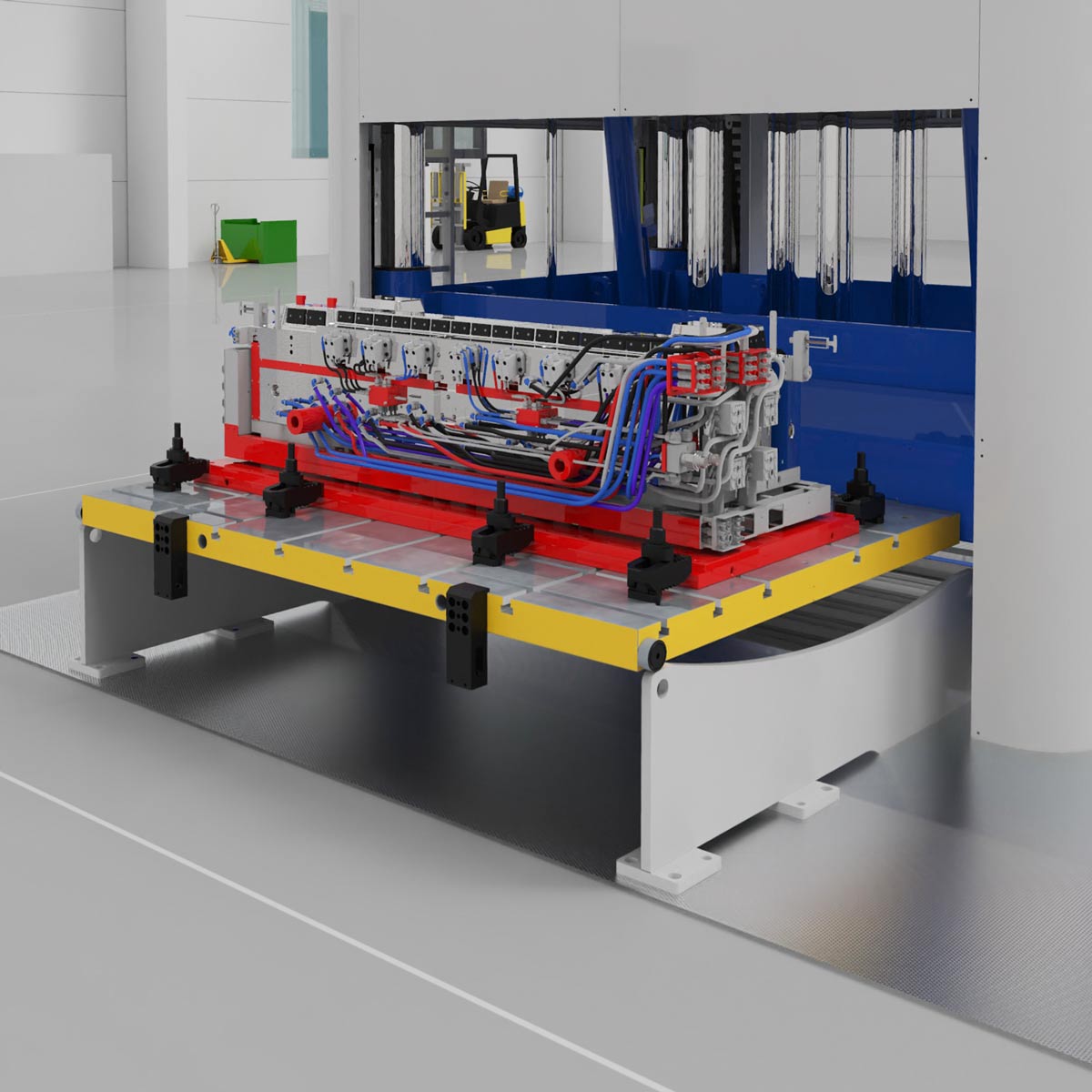

SÉRIE MIL COMPACT
As prensas de ajuste de moldes e matrizes da série MIL/COMPACT são uma inovação fascinante para otimizar o ajustamento no sector da fundição injetada.
Têm a saída da placa extensível no lado traseiro, virada para o lado mais longo do espaço entre as colunas. Neste sector os moldes são relativamente pequenos, mas são frequentemente equipados com movimentos deslizantes internos que são acionados por cilindros auxiliares muito longos, aumentando consideravelmente as dimensões totais do molde global.
Portanto, a série MIL/COMPACT oferece benefícios significantes:
- A realização das operações de ajuste numa prensa mais pequena e, portanto, mais económica com consequente redução do período de amortização do investimento;
- Manuseamento de moldes com cilindros auxiliares muito longos sem a necessidade de os desmontar, oferecendo um ganho substancial em poupança de tempo;
- Possibilidade de projetar a saída da placa no lado traseiro sem percursos especiais.
Movimentos standard do prato porta-moldes

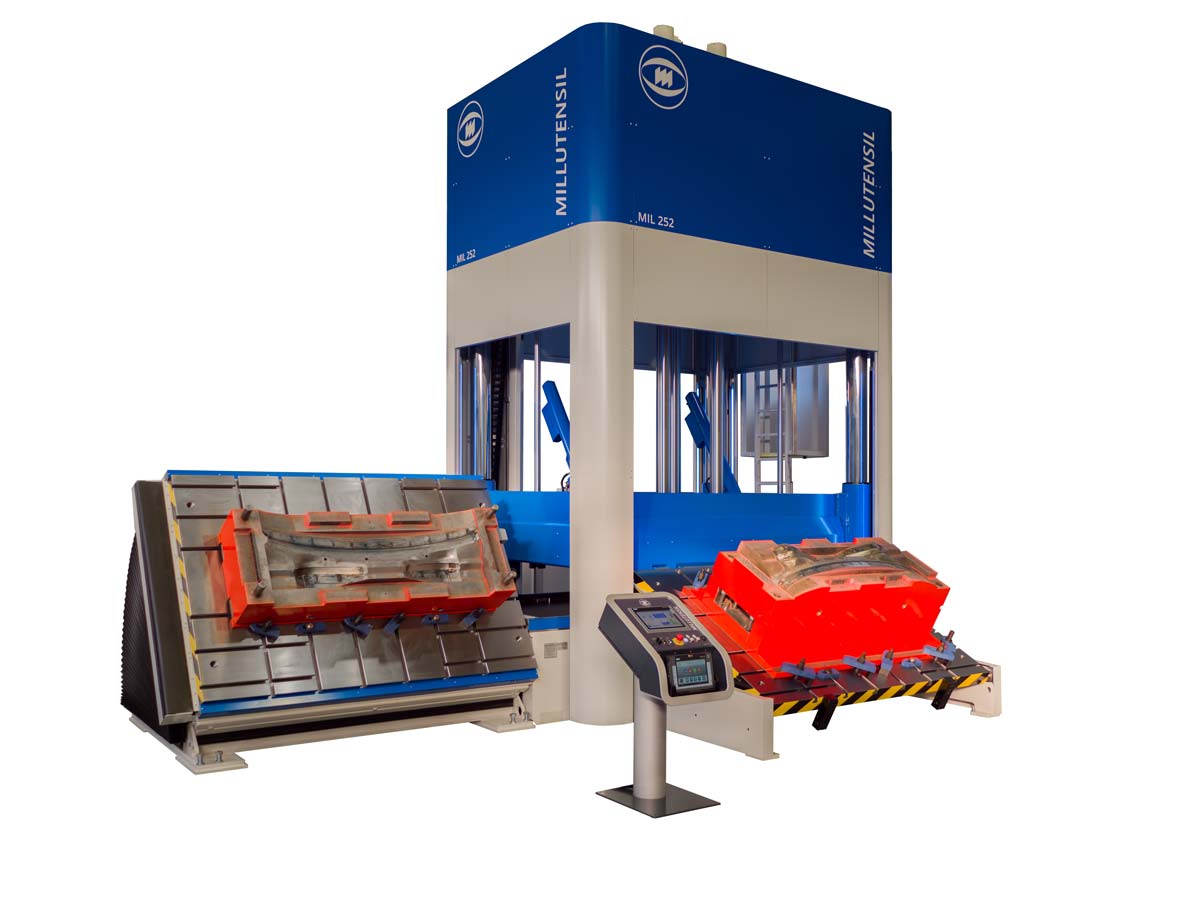

Para acesso ideal ao molde, o prato superior da prensa pode ser basculada para a frente em 100°.
Basculando o prato da prensa no lado curto, o operador pode trabalhar a uma altura ideal, normalmente de pé, sem necessidade de usar escadotes instáveis, plataformas ou equipamento de elevação, que são frequentemente necessários em caso de prensas com rotação lateral longa.
Além disso, com rotação basculante no lado curto, a altura total da prensa é consideravelmente reduzida.

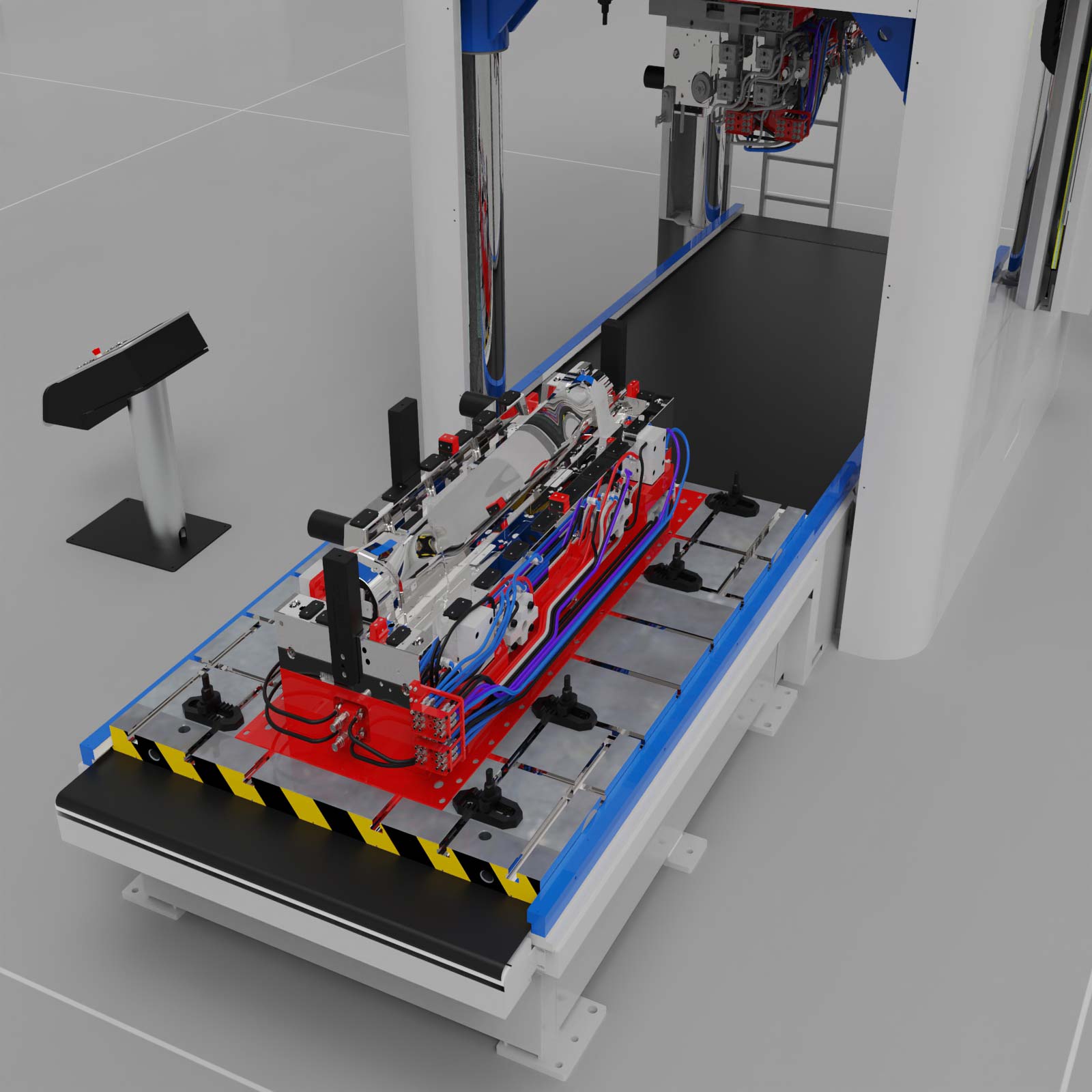

O prato inferior é extensível hidraulicamente, deslizando na base guiada por rolamentos de esferas.

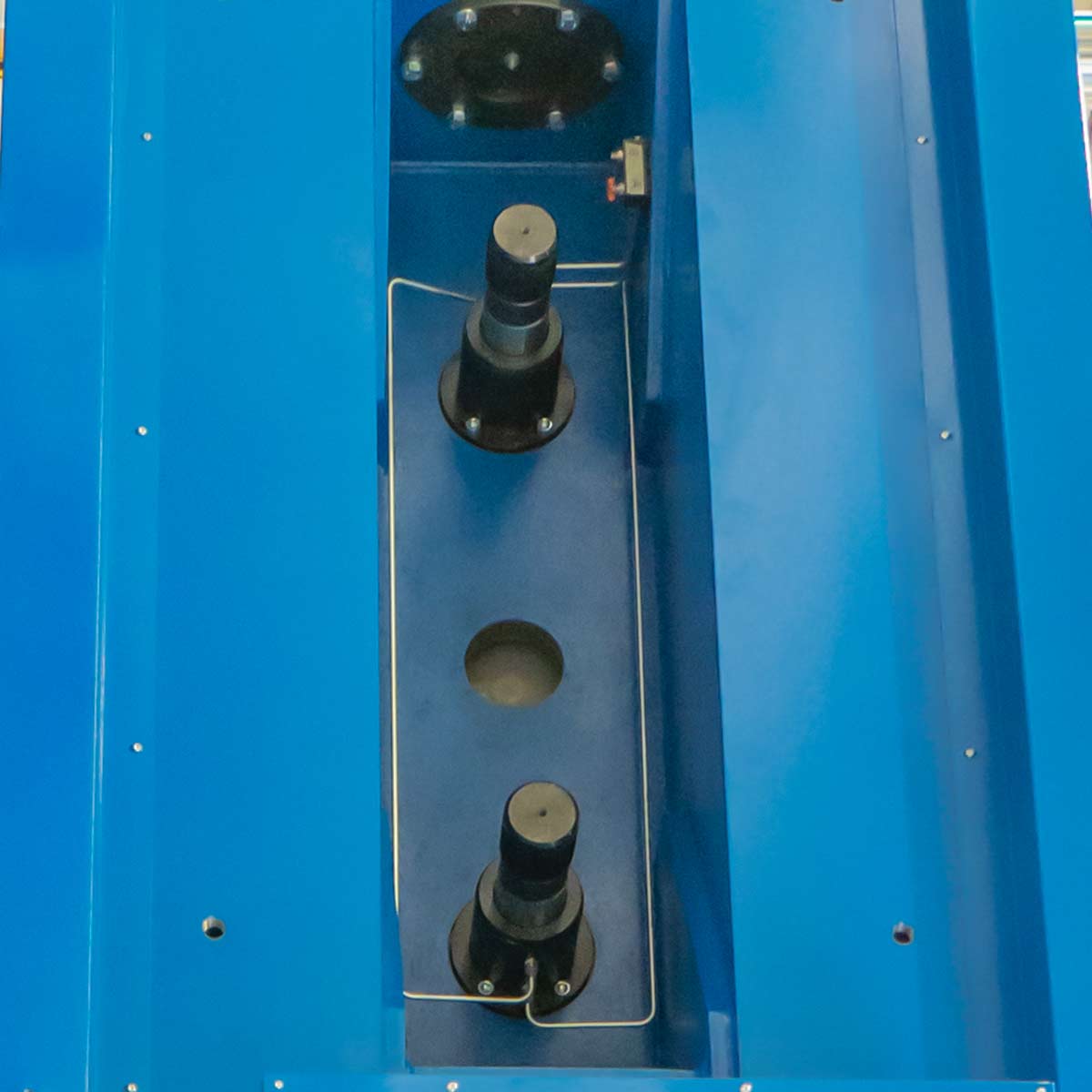

Na posição final, a placa desce e é suportada por 8 cilindros hidráulicos, apoiando-se completamente em pontos específicos.
O sistema garante uma precisão de repetibilidade elevada igual a ± 0,04 mm.
Permite remover a parte inferior do molde ou matriz para fora da prensa para uma fácil posição de trabalho

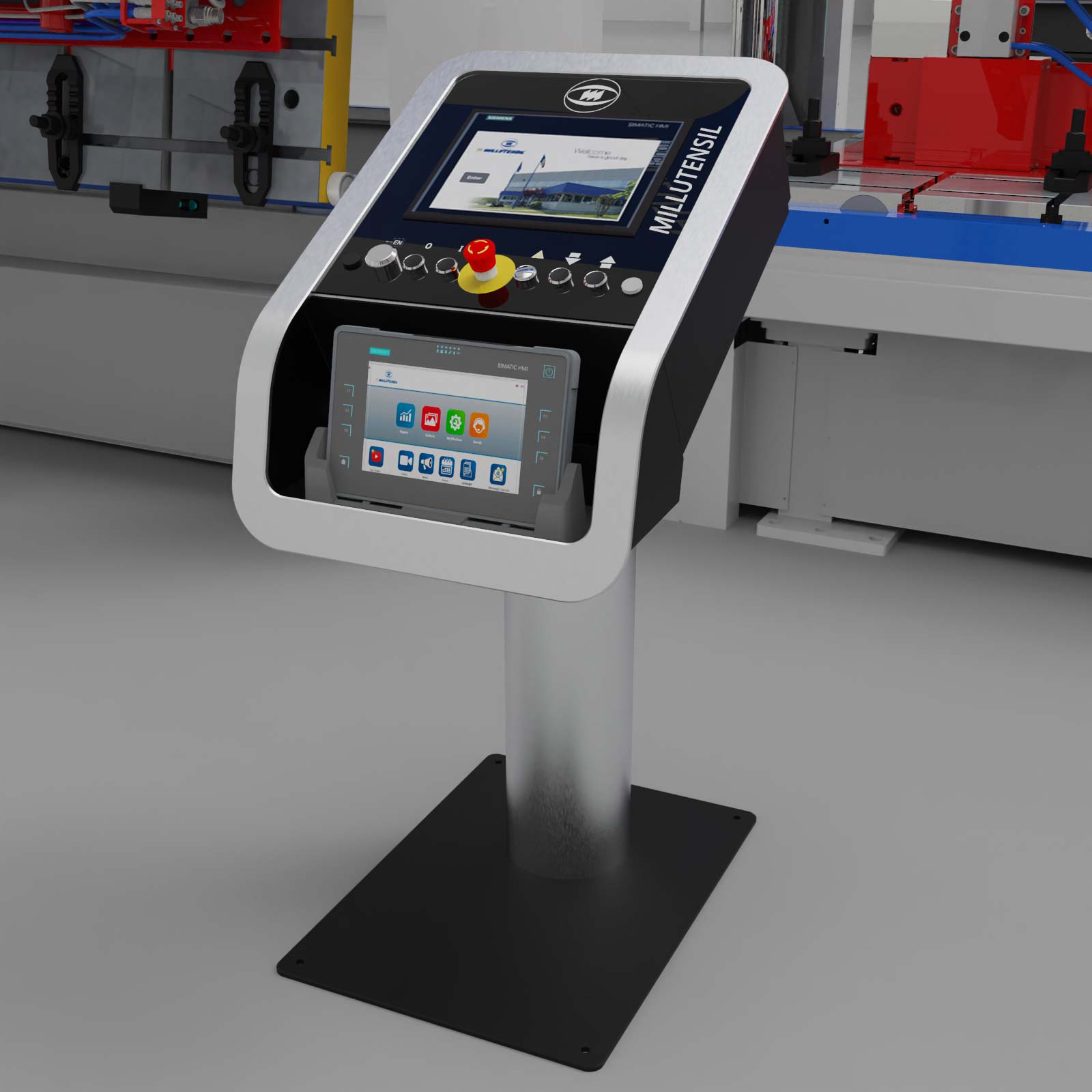

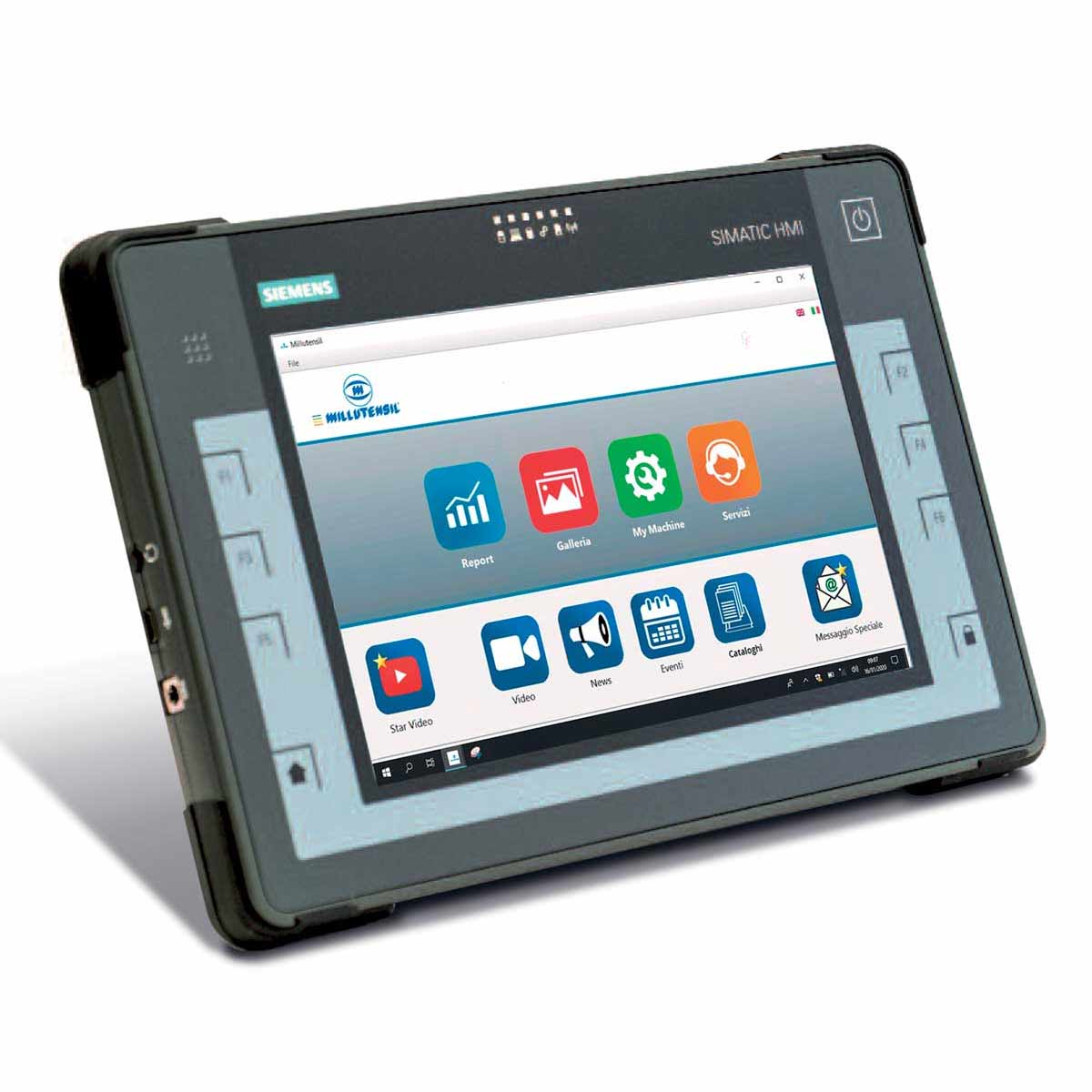

Todas as funções são confortavelmente realizadas no ecrã tátil.
Série MIL Classic Modelos
A versão mais pequena da série MIL Classic
A prensa é produzida em dois modelos, MIL 122 – MIL 123, que diferem em desempenho. A prensa está apenas disponível na versão de pavimento.
Ambos os modelos estão equipados com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 1.200×1.000 mm (47X39 polegadas).
| Model | MIL 122 | MIL 123 |
| Máx. força de bloqueio | 600 kN | 800 kN |
| Máx. força de abertura | 120 kN | 170 kN |
| Máx. capacidade de carga na placa inferior | 6.000 kg | 7.000 kg |
| Máx. capacidade de carga na placa superior | 3.000 kg | 3.500 kg |
Os modelos MIL 122 e MIL 123 são oferecidos apenas em versão de pavimento. Também pode ser equipados com todos os acessórios opcionais.
A série MIL Classic para moldes de médias dimensões
A prensa é produzida em dois modelos, MIL 142 – MIL 143, que diferem em desempenho. A prensa está apenas disponível na versão de pavimento.
Ambos os modelos estão equipados com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 1.400×1.200 mm (55X47 polegadas).
| Model | MIL 142 | MIL 143 |
| Máx. força de bloqueio | 700 kN | 1.000 kN |
| Máx. força de abertura | 180 kN | 220 kN |
| Máx. capacidade de carga na placa inferior | 8.000 kg | 10.000 kg |
| Máx. capacidade de carga na placa superior | 4.000 kg | 5.000 kg |
Os modelos 142 e MIL 143 são oferecidos apenas em versão de pavimento. Também pode ser equipados com todos os acessórios opcionais.
A série MIL Classic para moldes de médias dimensões
A prensa é produzida em dois modelos, MIL 162 – MIL 163, que diferem em desempenho. A prensa está apenas disponível na versão de pavimento.
Ambos os modelos estão equipados com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 1.600×1.300 mm (63X51 polegadas).

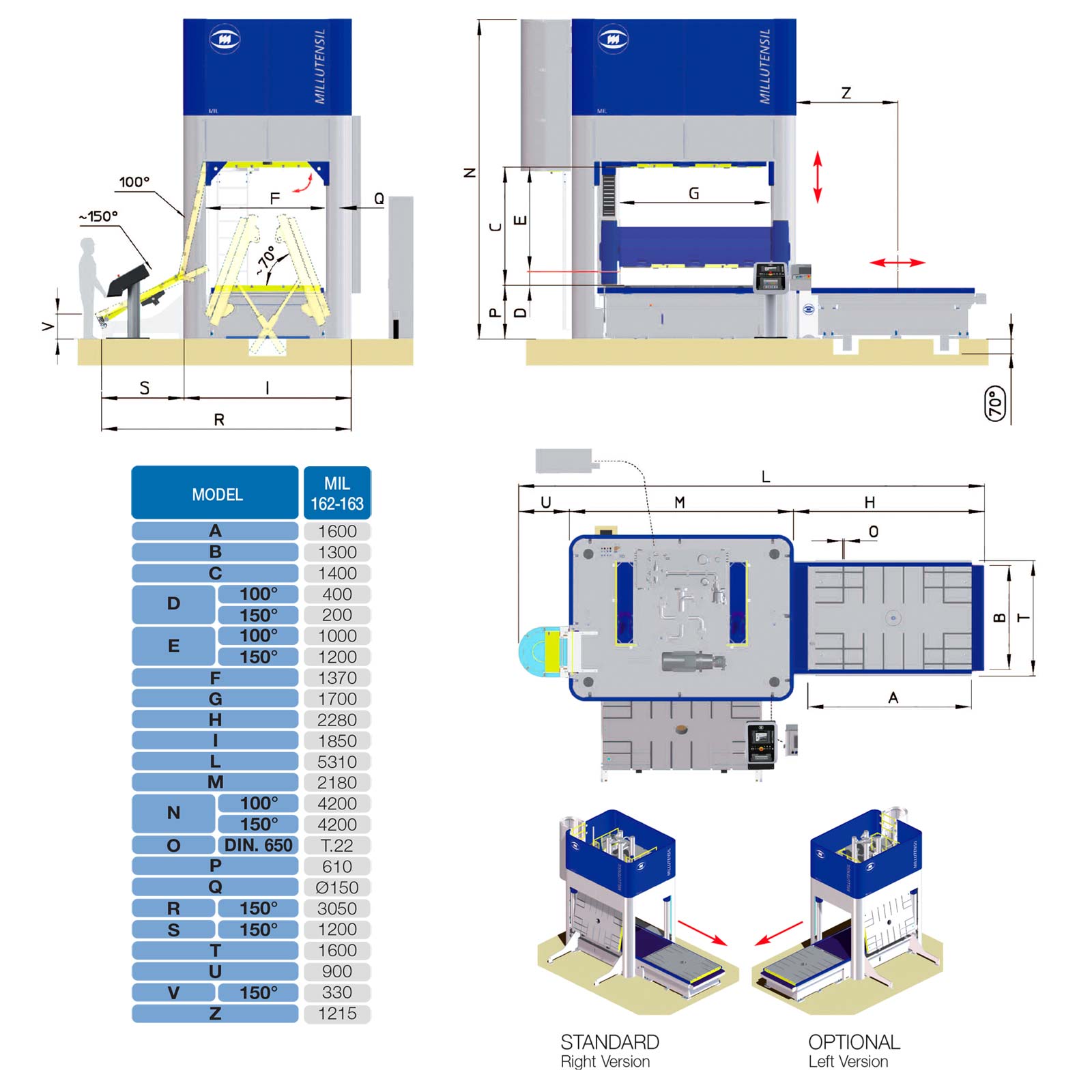

| Model | MIL 162 | MIL 163 |
| Máx. força de bloqueio | 1.000 kN | 1.500 kN |
| Máx. força de abertura | 250 kN | 300 kN |
| Máx. capacidade de carga na placa inferior | 16.000 kg | 16.000 kg |
| Máx. capacidade de carga na placa superior | 10.000 kg | 15.000 kg |
Os modelos 162 e MIL 163 são oferecidos apenas em versão de pavimento. Também pode ser equipados com todos os acessórios opcionais.
A série MIL Classic para moldes de médias dimensões
A prensa é produzida em dois modelos, MIL 202- MIL 203, que diferem em desempenho. A prensa está apenas disponível na versão de pavimento.
Ambos os modelos estão equipados com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 2.000×1.500 mm (78X59 polegadas).
| Model | MIL 202 | MIL 203 |
| Máx. força de bloqueio | 1.200 kN | 1.500 kN |
| Máx. força de abertura | 300 kN | 350 kN |
| Máx. capacidade de carga na placa inferior | 30.000 kg | 30.000 kg |
| Máx. capacidade de carga na placa superior | 10.000 kg | 15.000 kg |
Os modelos 202 e MIL 203 são oferecidos apenas em versão de pavimento. Também pode ser equipados com todos os acessórios opcionais.
A série MIL Classic para moldes de médias e grandes dimensões
A prensa é produzida em dois modelos, MIL 252 – 253, que diferem em desempenho. A prensa está apenas disponível na versão de pavimento.
Ambos os modelos estão equipados com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 2.500×1.700 mm (98X67 polegadas).
| Model | MIL 252 | MIL 253 |
| Máx. força de bloqueio | 1.500 kN | 2.000 kN |
| Máx. força de abertura | 450 kN | 550 kN |
| Máx. capacidade de carga na placa inferior | 40.000 kg | 40.000 kg |
| Máx. capacidade de carga na placa superior | 12.000 kg | 18.000 kg |
Os modelos 252 e MIL 253 são oferecidos nas versões de pavimento e de poço. Podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
Floor version
Pit version

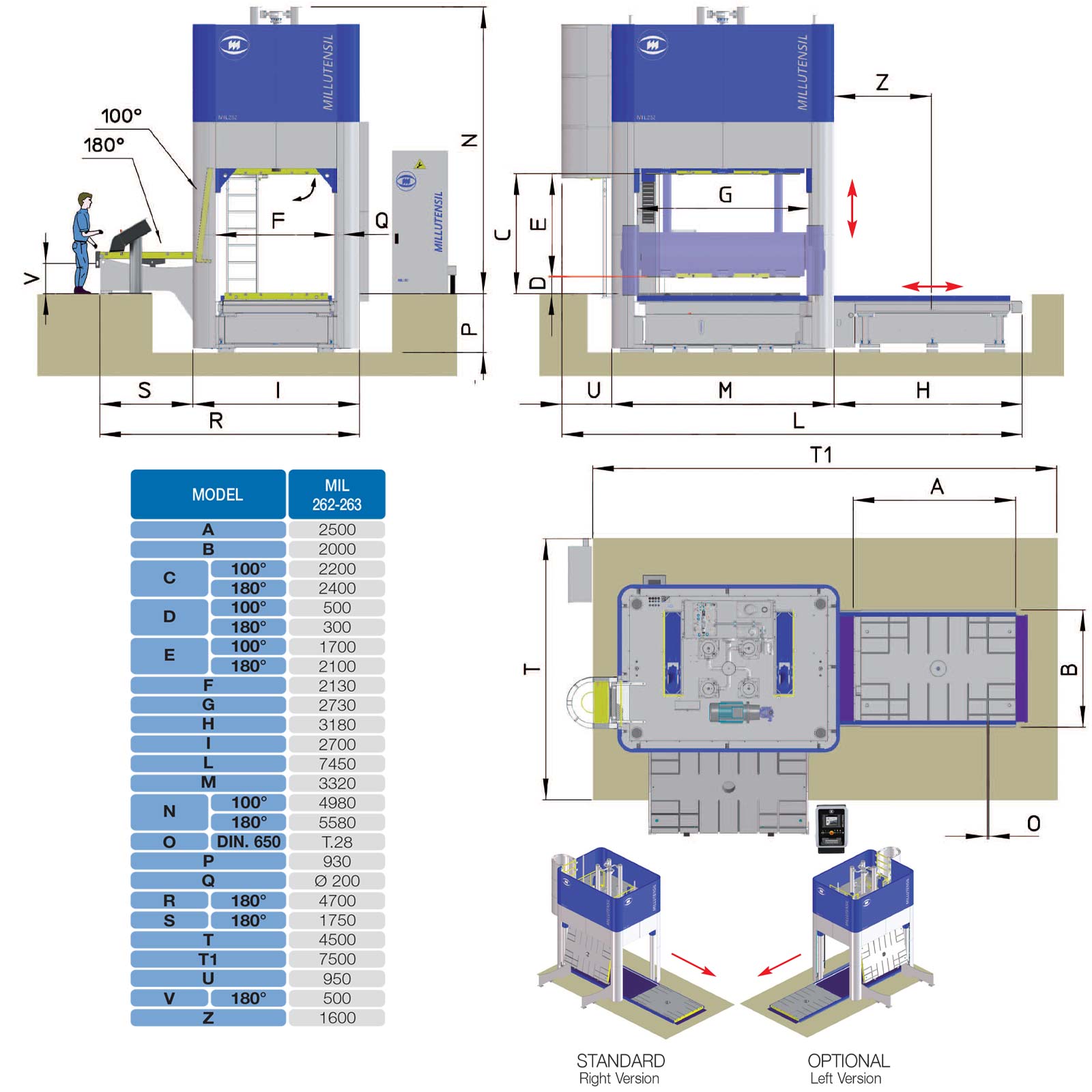

A série MIL Classic para moldes de médias e grandes dimensões
A prensa é produzida em dois modelos, MIL 262 – 263, que diferem em desempenho. A prensa está apenas disponível na versão de pavimento.
Todos os modelos são equipados com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 2.500×2.000 mm (98X67 polegadas).
| Model | MIL 262 | MIL 263 |
| Máx. força de bloqueio | 1.500 kN | 2.000 kN |
| Máx. força de abertura | 450 kN | 550 kN |
| Máx. capacidade de carga na placa inferior | 45.000 kg | 45.000 kg |
| Máx. capacidade de carga na placa superior | 18.000 kg | 20.000 kg |
Os modelos 262 e MIL 263 são oferecidos nas versões de pavimento e de poço. Podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
Floor version
Pit version
A série MIL Classic para moldes de grandes dimensões
A prensa é produzida em três modelos, MIL 302 – MIL 303 – MIL 304, que diferem em desempenho. A prensa está apenas disponível na versão de pavimento.
All models are equipped with user-friendly graphics control panel, monitored through Siemens PLC commanded by Touch Panel installed in a pulpit station.
As dimensões do porta-moldes são 3.000×2.000 mm (118×78 polegadas).
| MIL 302 | MIL 303 | MIL 304 | |
| Máx. força de bloqueio | 2.500 kN | 3.000 kN | 4.000 kN |
| Máx. força de abertura | 700 kN | 800 kN | 850 kN |
| Máx. capacidade de carga na placa inferior | 70.000 kg | 70.000 kg | 70.000 kN |
| Máx. capacidade de carga na placa superior | 25.000 kg | 30.000 kg | 30.000 kN |
Os modelos 302 – MIL 303 e MIL 304 são oferecidos nas versões de pavimento e de poço. Podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
Floor version
Pit version
A série MIL Classic para moldes de grandes dimensões
A prensa MIL 305 está disponível na versão de pavimento e na versão de poço. A força máxima de bloqueio, 4.000 kN, pode ser opcionalmente aumentada para 5.000 kN.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 3.000×2.400 mm (118×84 polegadas).
| Model | MIL 305 |
| Máx. força de bloqueio | 4.000 / 5.000 kN |
| Máx. força de abertura | 900 kN |
| Máx. capacidade de carga na placa inferior | 75.000 kg |
| Máx. capacidade de carga na placa superior | 30.000 kg |
O modelo MIL 305 é oferecido nas versões de pavimento e de poço. Podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
Floor version
Pit version
A série MIL Classic para moldes de grandes dimensões
A prensa MIL 306 está disponível na versão de pavimento e na versão de poço. A força máxima de bloqueio, 4.000 kN, pode ser opcionalmente aumentada para 5.000 kN.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 3.500×2.400 mm (137×94 polegadas).
| Model | MIL 306 |
| Máx. força de bloqueio | 4.000 / 5.000 kN |
| Máx. força de abertura | 1000 kN |
| Máx. capacidade de carga na placa inferior | 80.000 kg |
| Máx. capacidade de carga na placa superior | 40.000 kg |
O modelo MIL 306 é oferecido nas versões de pavimento e de poço. Podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
Floor version
Pit version
A série MIL Classic para moldes de grandes dimensões
A prensa MIL 307 está disponível na versão de pavimento e na versão de poço. A força máxima de bloqueio, 4.000 kN, pode ser opcionalmente aumentada para 5.000 kN.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 3.500×2.500 mm (137×98 polegadas).
| Model | MIL 307 |
| Máx. força de bloqueio | 4.000 / 5.000 kN |
| Máx. força de abertura | 1000 kN |
| Máx. capacidade de carga na placa inferior | 80.000 kg |
| Máx. capacidade de carga na placa superior | 40.000 kg |
O modelo MIL 307 é oferecido nas versões de pavimento e de poço. Podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
Floor version
Pit version
A série MIL Classic para moldes de grandes dimensões
A prensa MIL 408 está disponível na versão de pavimento e na versão de poço. A força máxima de bloqueio, 4.000 kN, pode ser opcionalmente aumentada para 5.000 kN.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 4.000×2.500 mm (157×98 polegadas).
| Model | MIL 408 |
| Máx. força de bloqueio | 4.000 / 5.000 kN |
| Máx. força de abertura | 1.500 kN |
| Máx. capacidade de carga na placa inferior | 100.000 kg |
| Máx. capacidade de carga na placa superior | 40.000 kg |
O modelo MIL 408 é oferecido nas versões de pavimento e de poço. Podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
Floor version
Pit version
A série MIL Classic para moldes de grandes dimensões
A prensa MIL 409 está disponível na versão de pavimento e na versão de poço. A força máxima de bloqueio, 5.000 kN, pode ser opcionalmente aumentada para 6.000 kN.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 4.000×4.000 mm (157×157 polegadas).

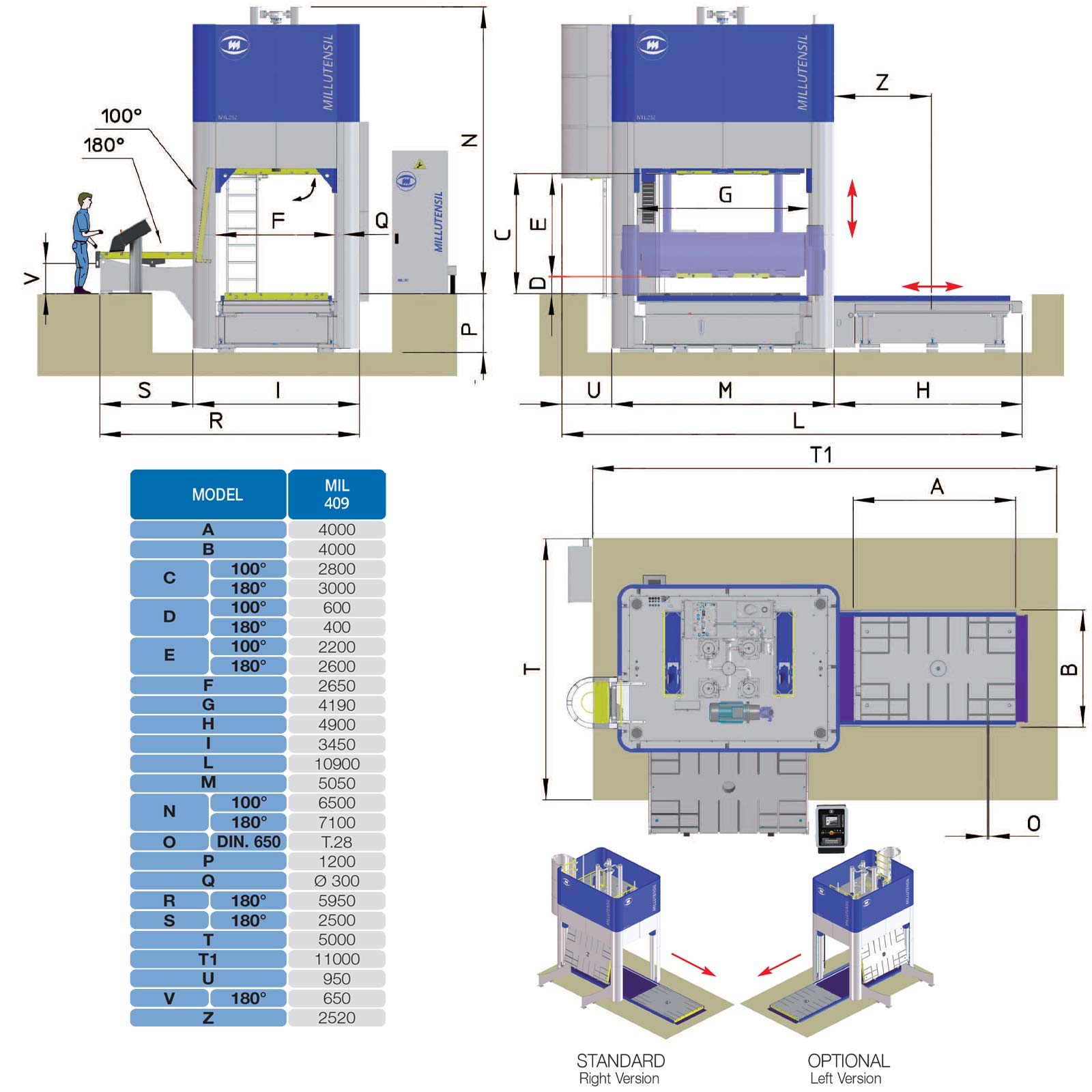

| Model | MIL 409 |
| Máx. força de bloqueio | 5.000 / 6.000 kN |
| Máx. força de abertura | 1.500 kN |
| Máx. capacidade de carga na placa inferior | 130.000 kg |
| Máx. capacidade de carga na placa superior | 60.000 kg |
O modelo MIL 409 é oferecido nas versões de pavimento e de poço. Podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
Floor version
Pit version
A série MIL Classic para moldes de grandes dimensões
A prensa MIL 509 está disponível na versão de pavimento e na versão de poço. A força máxima de bloqueio, 4.000 kN, pode ser opcionalmente aumentada para 5.000 kN.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 5.000×2.500 mm (196×98 polegadas).
| Model | MIL 509 |
| Máx. força de bloqueio | 4.000 / 5.000 kN |
| Máx. força de abertura | 1.500 kN |
| Máx. capacidade de carga na placa inferior | 100.000 kg |
| Máx. capacidade de carga na placa superior | 40.000 kg |
O modelo MIL 509 é oferecido nas versões de pavimento e de poço. Podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
Floor version
Pit version
Série MIL Compact Modelos
A versão mais pequena da série MIL Compact
A prensa está apenas disponível na versão de pavimento.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 2.000×1.500 mm (78×59 polegadas).
| Model | MIL 2015 |
| Máx. força de bloqueio | 1.200 kN |
| Máx. força de abertura | 350 kN |
| Máx. capacidade de carga na placa inferior | 30.000 kg |
| Máx. capacidade de carga na placa superior | 15.000 kg |
Opcionalmente a força de bloqueio máx. pode ser aumentada para 1.500 kN. A prensa também pode ser equipada com todos os acessórios opcionais.
A série MIL Compact para moldes de médias e grandes dimensões
A prensa está disponível nas versões de pavimento e de poço.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 2.500×2.000 mm (98×78 polegadas).
| Model | MIL 2025 |
| Máx. força de bloqueio | 1.500 kN |
| Máx. força de abertura | 550 kN |
| Máx. capacidade de carga na placa inferior | 45.000 kg |
| Máx. capacidade de carga na placa superior | 18.000 kg |
Opcionalmente a força de bloqueio máx. pode ser aumentada para 2.000 kN.
A prensa podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.

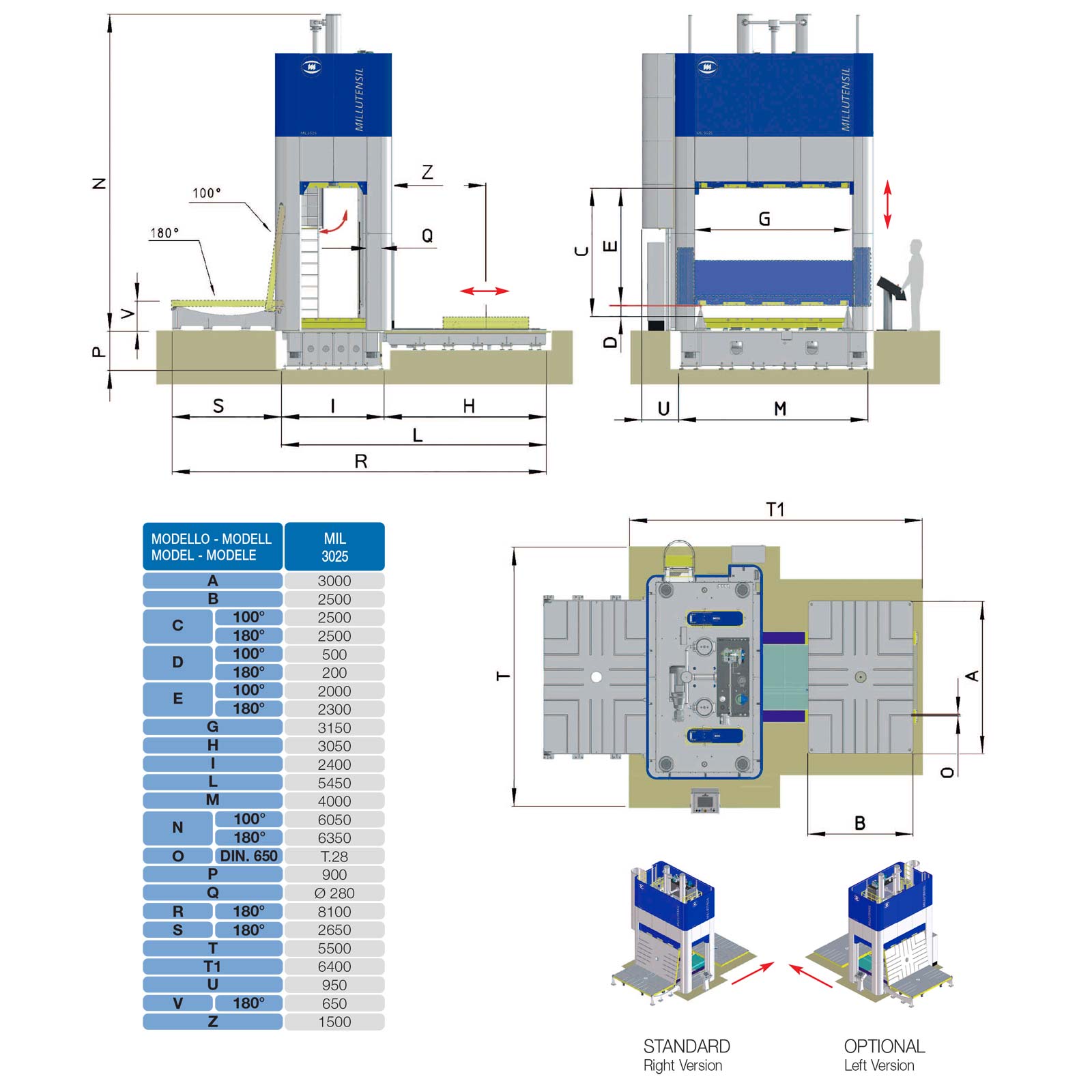

A série MIL Compact para moldes de grandes dimensões
A prensa está disponível nas versões de pavimento e de poço.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 3.000×2.000 mm (118×78 polegadas).
| Model | MIL 3020 |
| Máx. força de bloqueio | 2.500 kN |
| Máx. força de abertura | 900 kN |
| Máx. capacidade de carga na placa inferior | 48.000 kg |
| Máx. capacidade de carga na placa superior | 20.000 kg |
Opcionalmente a força de bloqueio máx. pode ser aumentada para 3.000 kN.
A prensa podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
A série MIL Compact para moldes de grandes dimensões
A prensa está disponível nas versões de pavimento e de poço.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 3.000×2.500 mm (118×98 polegadas).
| Model | MIL 3025 |
| Máx. força de bloqueio | 2.500 kN |
| Máx. força de abertura | 900 kN |
| Máx. capacidade de carga na placa inferior | 50.000 kg |
| Máx. capacidade de carga na placa superior | 22.000 kg |
Opcionalmente a força de bloqueio máx. pode ser aumentada para 3.000 kN.
A prensa podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
.
A série MIL Compact para moldes de grandes dimensões
A prensa está disponível nas versões de pavimento e de poço.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 3.000×3.000 mm (118×118 polegadas).

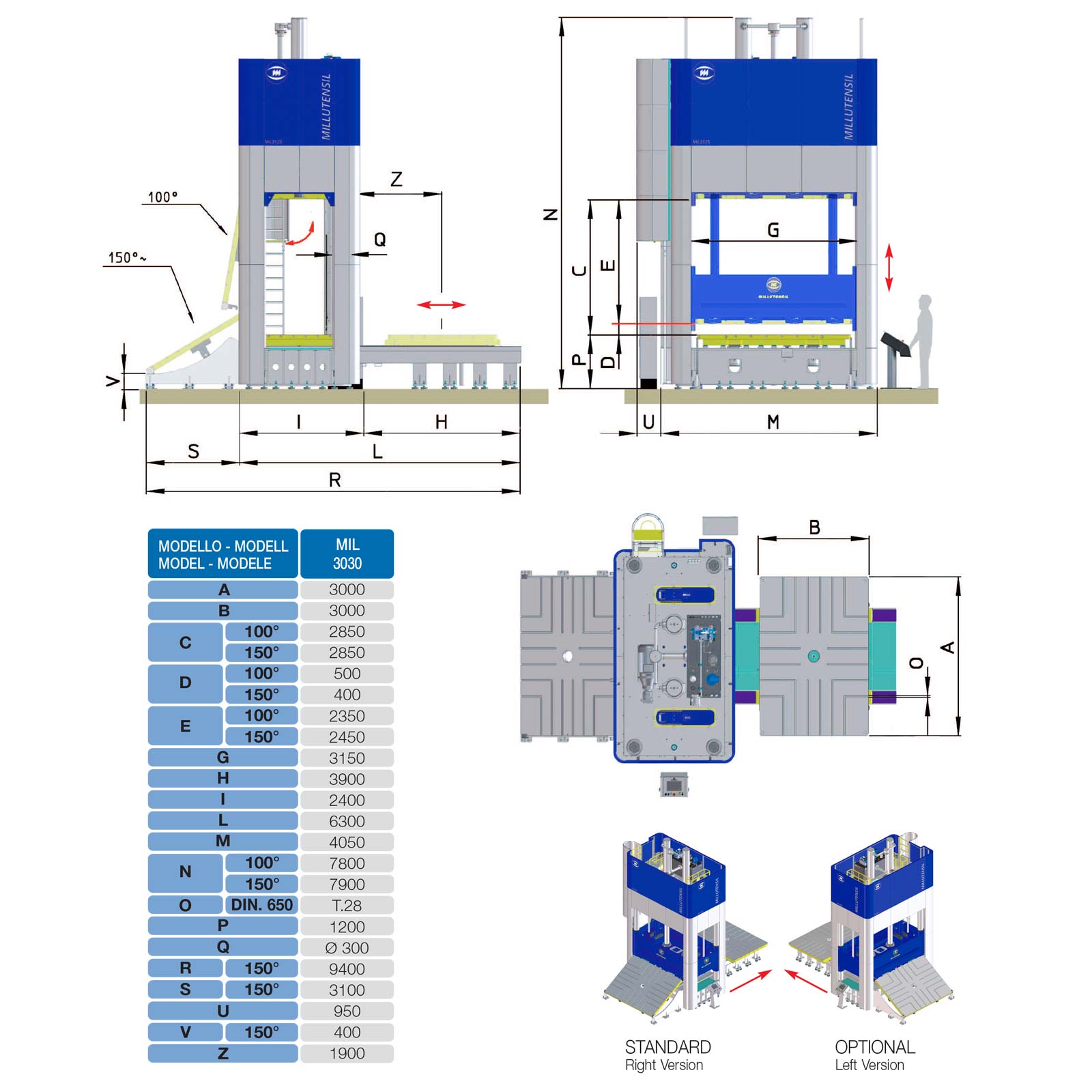

| Model | MIL 3030 |
| Máx. força de bloqueio | 3000 kN |
| Máx. força de abertura | 1000 kN |
| Máx. capacidade de carga na placa inferior | 60.000 kg |
| Máx. capacidade de carga na placa superior | 30.000 kg |
Opcionalmente a força de bloqueio máx. pode ser aumentada para 4.000 kN.
A prensa podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
A série MIL Compact para moldes de grandes dimensões
A prensa está disponível nas versões de pavimento e de poço.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 3.500×2.500 mm (137×98 polegadas).
| Model | MIL 3525 |
| Máx. força de bloqueio | 3.000 kN |
| Máx. força de abertura | 1000 kN |
| Máx. capacidade de carga na placa inferior | 55.000 kg |
| Máx. capacidade de carga na placa superior | 25.000 kg |
Opcionalmente a força de bloqueio máx. pode ser aumentada para 4.000 kN.
A prensa podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
A série MIL Compact para moldes de grandes dimensões
A prensa está disponível nas versões de pavimento e de poço.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 3.500×3.000 mm (98×78 polegadas).
| Model | MIL 3530 |
| Máx. força de bloqueio | 3000 kN |
| Máx. força de abertura | 1000 kN |
| Máx. capacidade de carga na placa inferior | 70.000 kg |
| Máx. capacidade de carga na placa superior | 35.000 kg |
Opcionalmente a força de bloqueio máx. pode ser aumentada para 4.000 kN.
A prensa podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
A série MIL Compact para moldes de grandes dimensões
A prensa está disponível nas versões de pavimento e de poço.
A prensa está equipada com um painel de controlo gráfico de fácil utilização, monitorizado por meio de PLC Siemens comandado por Painel Tátil instalado em uma estação púlpito.
As dimensões do porta-moldes são 4.000×3.000 mm (157×118 polegadas).
| Model | MIL 4030 |
| Máx. força de bloqueio | 3000 kN |
| Máx. força de abertura | 1000 kN |
| Máx. capacidade de carga na placa inferior | 80.000 kg |
| Máx. capacidade de carga na placa superior | 35.000 kg |
Opcionalmente a força de bloqueio máx. pode ser aumentada para 4.000 kN.
A prensa podem também ser equipados com todos os acessórios opcionais, exceto o acumulador de energia, a unidade de injeção de cera.
Equipamentos standard
Placa inferior extensível
O prato inferior é extensível, acionada pelo cilindro hidráulico.
Desliza nos rolamentos de esferas e é guiada lateralmente por rolamentos de esferas, sem qualquer fricção e desgaste consequente.
Na posição final, a placa desce e é suportada por 8 cilindros hidráulicos, apoiando-se completamente pontos específicos.
O sistema garante uma precisão de repetibilidade elevada igual a ± 0,04 mm.
Placa superior basculante para a frente em 100°
Para acesso ideal ao molde, o prato superior da prensa pode ser basculada para a frente em 100°. Basculando a placa da prensa no lado curto, o operador pode trabalhar a uma altura ideal, normalmente de pé, sem necessidade de usar escadotes instáveis, plataformas ou equipamento de elevação, que são frequentemente necessários em caso de prensas com rotação lateral longa.
Além disso, com rotação basculante no lado curto, a altura total da prensa é consideravelmente reduzida. A placa tem uma série de ranhuras em T para a fixação do molde e um furo central para a centragem do molde.
Isto significa uma posição de trabalho vantajosa e, ao mesmo tempo, segurança máxima de trabalho.
Dispositivos de segurança hidromecânicos contra a queda acidental da placa superior
Dois dispositivos de prevenção de queda hidromecânicos nos lados direito e esquerdo da placa superior da prensa operando ao longo de todo o comprimento do curso.
O dispositivo patenteado (SITEMA) garante um imediato bloqueio da placa superior em caso de queda da pressão hidráulica.
Diferente das convencionais barras multi-furos ou dentadas, este sistema previne a queda do carneiro da prensa em caso de falha do sistema hidráulico.
Controlo total da máquina
PAINEL TÁTIL PARA A SÉRIE MIL – SIEMENS S7-1500 / PAINEL DE CONTROLO MULTIPANEL TP1200
A Millutensil foi a primeira em todo o mundo a apresentar um PAINEL TÁTIL nas suas prensas de ajuste de moldes. O PLC eletrónico controla todas as funções da prensa. Organizado, limpo e ergonómico, o painel oferece muitas vantagens assim como uma grande flexibilidade em funções de personalização, incluindo o comando dos cilindros auxiliares.
O painel de controlo está equipado com um painel gráfico tátil de fácil utilização para simplificar o uso da prensa de ajuste de moldes.
Devido a razões de segurança, algumas funções podem ser ativadas apenas por meio de botões tradicionais (o curso para baixo deve ser realizado com comando bimanual, de acordo com a legislação de segurança EU).
Na estação de púlpito pode ser integrado um novo Siemens multi-touch ITP 1000 (OPCIONAL). Este novo Siemens multi-touch ITP 1000 é suportado por uma aplicação denominada MyMILL© App, que foi desenvolvida pela Millutensil como resultado da cooperação em curso entre a Millutensil e os seus clientes.
Sistema de diagnóstico integrado
As prensas de separação de moldes da série E da Millutensil estão equipadas com um específico e exclusivo programa de diagnóstico. Quaisquer falhas ocorridas durante as operações são exibidas no ecrã de controlo, onde o ponto afetado é indicado, resultando em reduzidos tempos de paragem.
Principais vantagens:
- Resolução de problemas de forma rápida e fácil
- Redução considerável dos custos de serviço
As prensas de separação de moldes da série E estão equipadas com modem E-Won, permitindo aos nossos técnicos da Millutensil intervir remotamente.
Serviço de assistência remota
A assistência remota pode ser realizada facilmente por meio de um telemóvel hotspot, é fornecida uma palavra-passe em caso de necessidade.
Graças ao tablet Siemens multitouch ITP 1000 (opcional) e à sua App MyMILL© App (opcional) a assistência remota é adicionalmente simplificada, pois o tablet pode ser usado para iniciar diretamente a chamada de assistência remota.
Cores Standard
As cores da máquina standard são:
- Partes estáticas RAL 7035 (cinzento claro).
- Partes móveis RAL 5017 (azul brilhante).
Acessórios opcionais

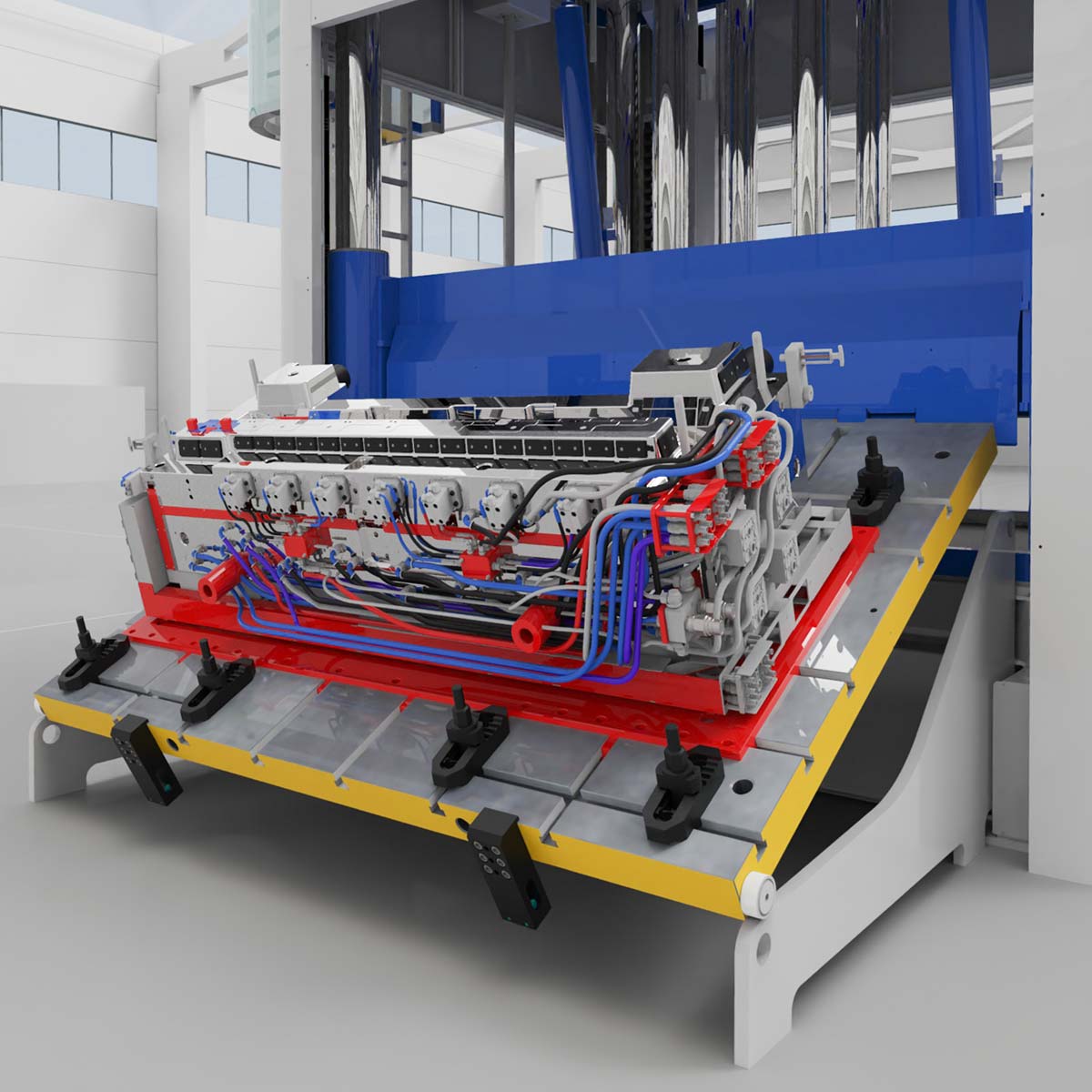

Basculamento do prato superior da prensa em 150°, versão ao nível do solo.
Apenas para as versões instaladas ao nível do solo.
Para aumentar o conforto e melhorar o acesso à placa superior da prensa e aos moldes nela fixos, o prato superior pode ser basculado até cerca de 150° para baixo.
Isto ocorre por meio da função de curso para baixo com a placa apoiando-se em 2 suportes perfilados. Durante a primeira fase, o prato superior da prensa é basculado até 100°. Em seguida, com o movimento para baixo, o prato da prensa apoia-se e desliza nos 2 suportes perfilados até à posição de cerca 150° final. É possível parar em todas as posições intermédias.
Depois de completar o fecho, o prato da prensa é automaticamente centrado com alta precisão e bloqueada por um sistema acionado por cilindros hidráulicos.
O uso da placa basculante até cerca de 150° garante um acesso ideal e conforto de trabalho elevado em qualquer posição de trabalho.
Basculamento da placa superior da prensa em 180° ao chão, versão de poço
Para aumentar o conforto e melhorar o acesso ao prato superior da prensa e aos moldes nele fixos, o prato superior pode ser basculado até cerca de 180° para baixo. Isto ocorre por meio da função de curso para baixo com a placa apoiando-se em 2 suportes perfilados.
Durante a primeira fase, o prato superior da prensa é basculado até 100°. Em seguida, com o movimento para baixo, a placa da prensa apoia-se e desliza nos 2 suportes perfilados até à posição de cerca 180° final. É possível parar em todas as posições intermédias.
Depois de completar o fecho, o prato da prensa é automaticamente centrado com alta precisão e bloqueada por um sistema acionado por cilindros hidráulicos.
O uso da placa basculante até cerca de 180° garante um acesso ideal e conforto de trabalho elevado em qualquer posição de trabalho.
Basculamento da Placa Inferior ±70°, Lado Frontal/Traseiro, versão ao nível do solo
Apenas para as versões instaladas ao nível do solo.
Através de 2 cilindros hidráulicos, a placa inferior pode ser virada até 70°, no lado traseiro e frontal, permitindo operar no molde em uma posição ergonomicamente melhor.
Os movimentos basculantes (e bloqueio automático) são controlados no painel tátil.
A vantagem para o operador é o acesso ideal ao molde, sem necessidade de se dobrar, garantindo máximo conforto e segurança.
A opção inclui um dispositivo de proteção de fole e dois dispositivos de proteção de tapete de rolos para a proteção de toda a parte mecânica/hidráulica inferior e proteção contra a intrusão do operador.
Placa extensível com mesa rotativa a 0-180° ou 0-90°-120°-180°-240°-270° integrada para moldes multi-componentes
A mesa rotativa integrada no prato inferior da prensa de ajuste de moldes foi projetada para facilitar o ajuste do molde multi-componentes. Garante uma poupança de custos e tempo, pois os moldes não necessitam de ser rodados manualmente para serem testados, o que consome bastante tempo. Além disso existe um significante ganho ergonómico pois o molde pode ser colocado em muitos ângulos diferentes, isto permite ao operador posicionar a metade inferior do molde numa posição ideal e confortável para realizar o ajuste.
A função de rotação é confortavelmente realizada no ecrã tátil. A rotação do prato da prensa é possível tanto nas posições 0°-180° ou nas posições 0°90°-120°-180°-240°-270°. O movimento de rotação é realizado por meio de um grande acoplamento rolamento/articulação, acionado por um motor hidráulico. Depois da rotação para as várias posições, a mesa rotativa é posicionada e bloqueada por meio de um cilindro hidráulico.
Electronic upper plate parallelism anti-unbalance safety device, protection of press and moulds
The control system is made of 4 linear magnetic encoders with decimal precision located on the external corners of the upper plate, near the columns.

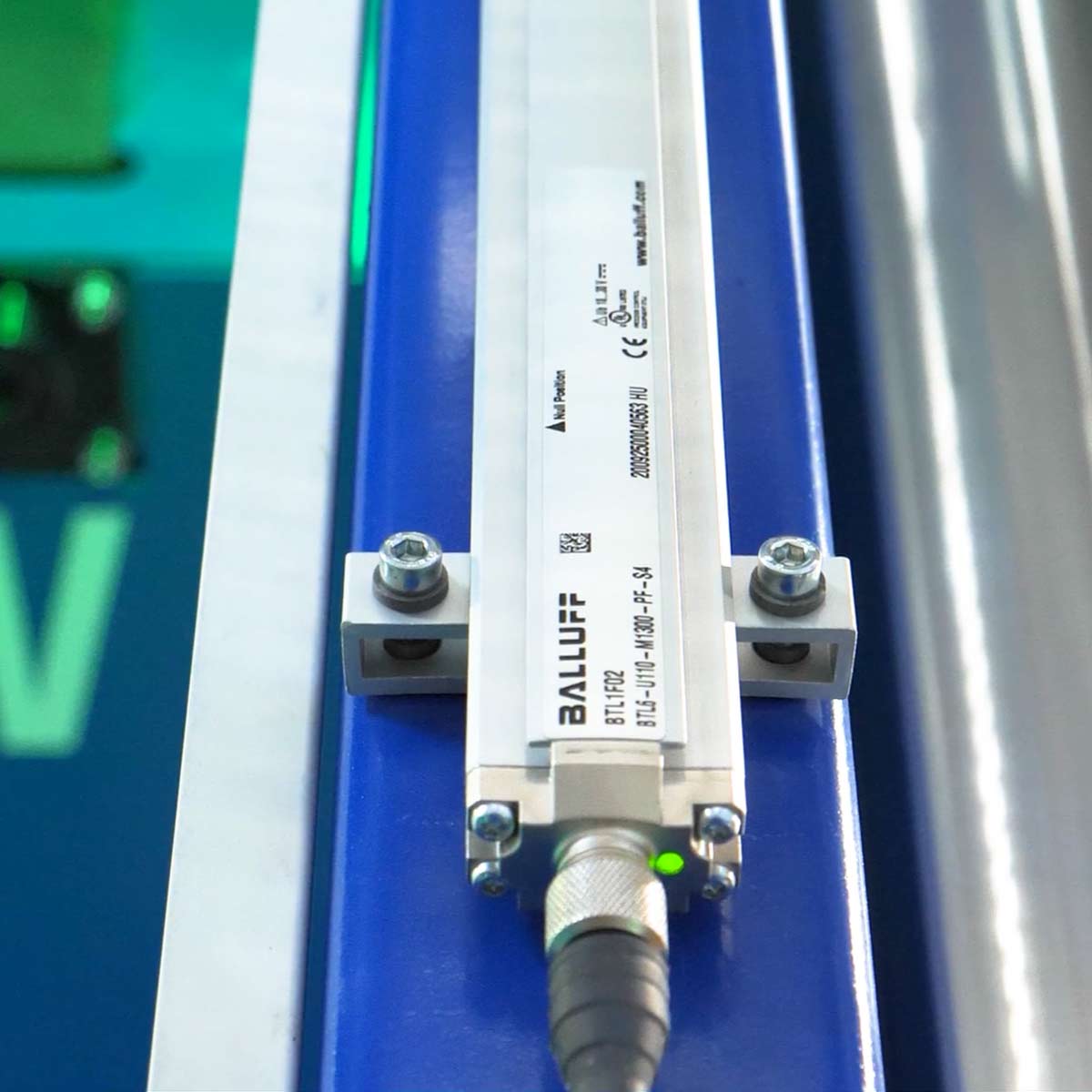

They consist of an aluminium profile with an IO-Link language and a magnet for reading the position that runs close to the profile without touching it.

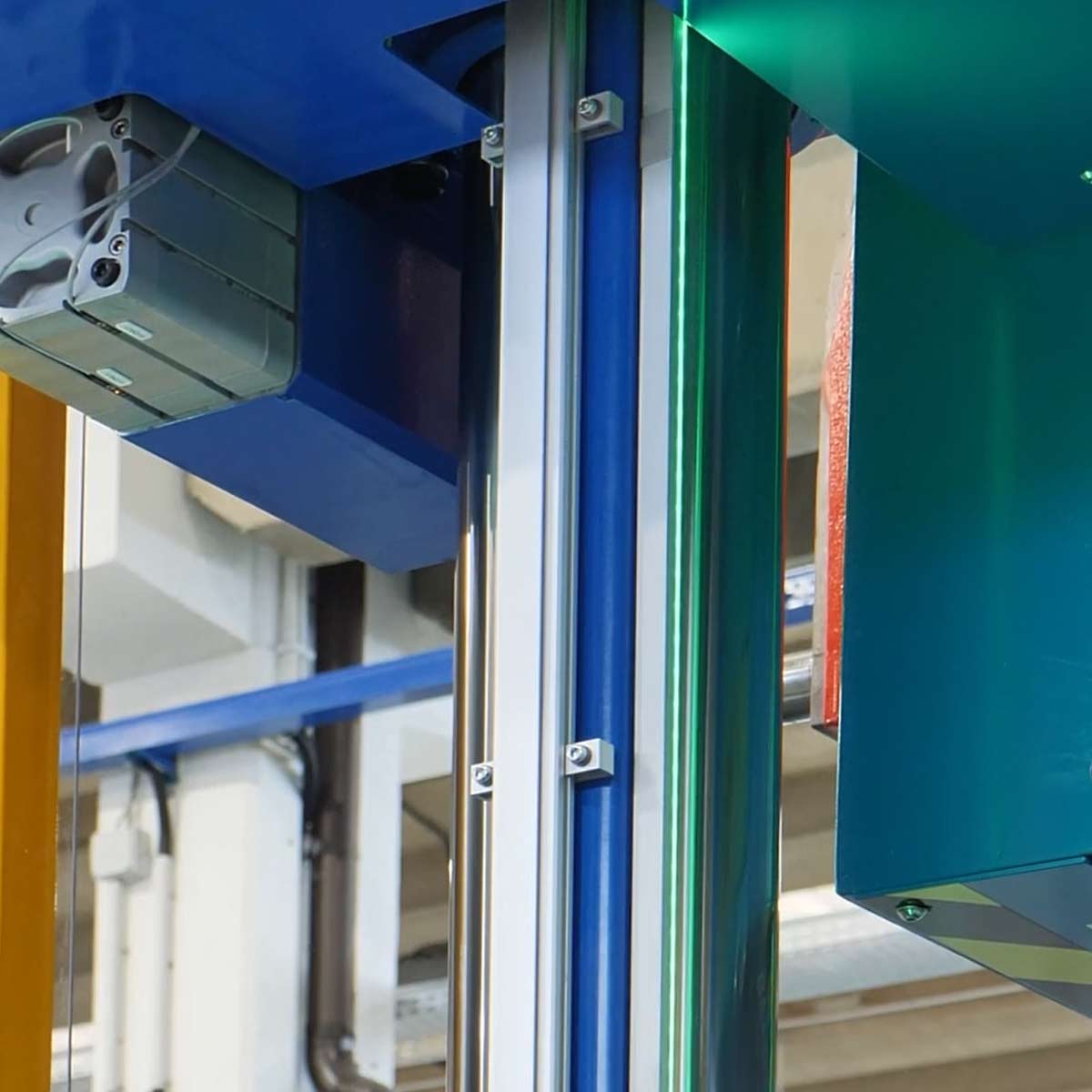

This device is used to continuously check the position and the parallelism of the upper plate of the press compared to the lower plate.
The values measured are dynamically displayed on the touch panel for the entire stroke.
If the pre-set limit parameters are exceeded, the ram closing movement is immediately disabled and the error is shown on the display. Parameters can be exceeded for example because the slides or hydraulic cylinders are not retracted, or tools were left in the mould (scrapers, grinders, slip gauges, hammers, etc.).
Using this system both the press and the moulds are protected from possible damage.
Acumulador de energia (disparo único)
Esta operação prepara os moldes e matrizes para materiais plásticos, borracha e fundição sob pressão.
É um dispositivo hidráulico que deve ser fixo à placa superior da prensa. Funciona fazendo uma batida no molde fechado, de modo a melhor avaliar o ajuste entre as duas metades do molde (matriz e punção).
A ação dinâmica deste dispositivo é independente do movimento de fixação da prensa. Como resultado, a ação dinâmica do acumulador de energia será acoplada à força de fixação da prensa.

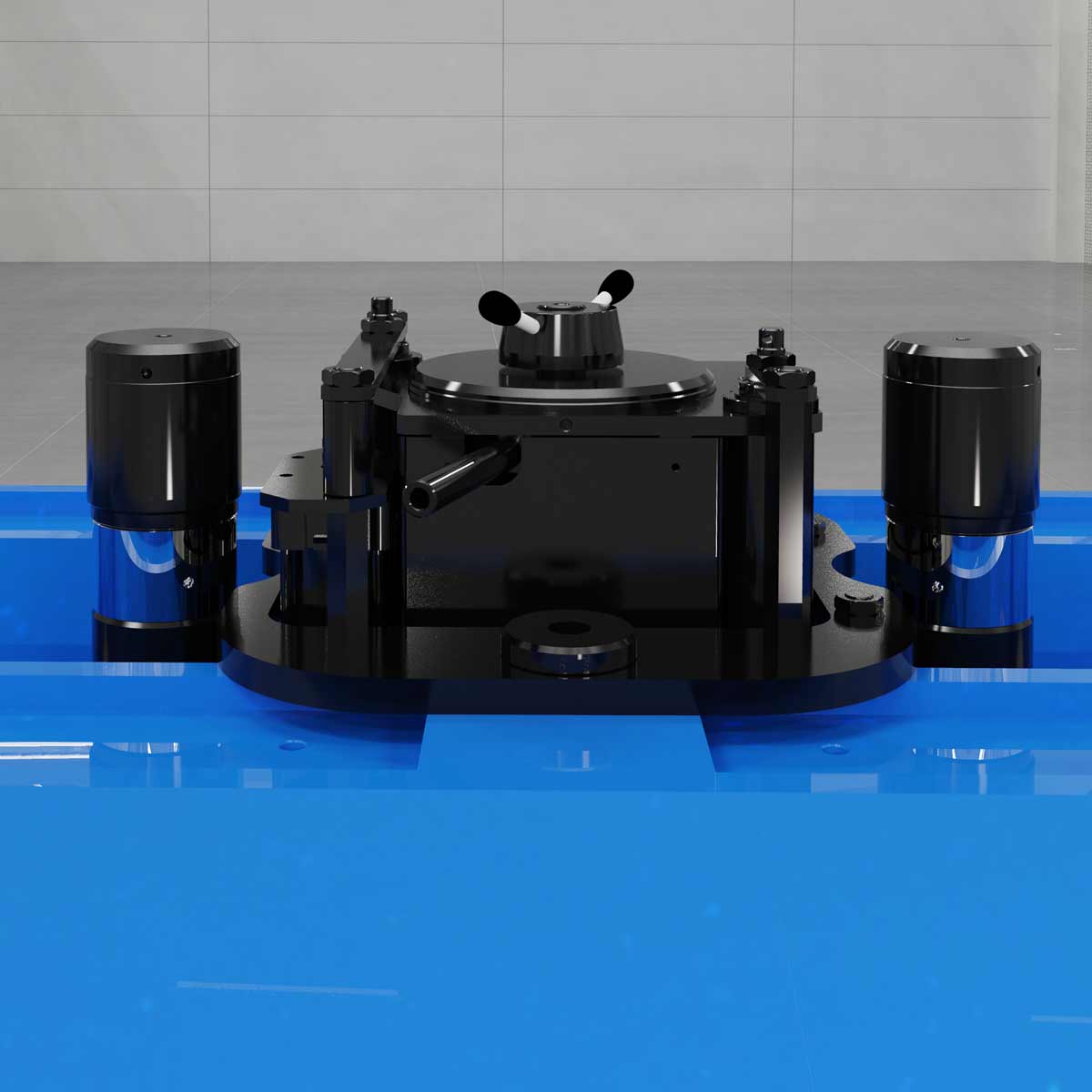

Unidade de injeção de cera especial automática
Este acessório permite injetar cera especial a baixa pressão na cavidade do molde.
Isto permite ao fabricante do molde verificar as dimensões e espessuras das peças de pré-produção (até à rebarba mais fina) e assegurar um correto enchimento. O acessório de injeção de cera inclui: contentor de cera com aquecimento elétrico, ação pneumática com controlo de pressão de ar e controlo de temperatura da câmara para obter uma constante fluidez da cera.
Unidade de ejeção hidráulica
A unidade de ejeção inicia o movimento dos pinos de ejeção do molde e matrizes para materiais plásticos e fundição sob pressão.
Monitorização e recolha de dados
Consola SIEMENS / INDUSTRY 4.0 WIRELESS MOBILE
Graças ao TABLET industrial SIEMENS equipado com a app concebida registada com direitos de autor MYMILL® especialmente desenvolvida pela MILLUTENSIL, é possível monitorizar e recolher dados importantes para rastrear custos e melhorar a qualidade.
O tablet ITP1000 é um dispositivo wireless interligado diretamente com a prensa, concebido para realizar várias funções adicionais relativamente ao painel de controlo principal.
Tais funções permitem facilmente criar relatórios sobre a regulação e manutenção de moldes e matrizes usando os dados armazenados pela prensa (tais como código de molde, nome do operador, horas de trabalho, parâmetros de regulação, etc.). Estes relatórios podem também incluir fotografias e vídeos que podem ser facilmente realizados graças a uma câmara integrada podendo ser facilmente obtidos a qualquer momento.
The MyMill® app has two versions: BASIC and ADVANCED.
Optionally the new Siemens multi-touch ITP 1000 can be embedded in pulpit stations.
Unidade de potência hidráulica móvel separada com conexões para cilindros hidráulicos (4+4)
Para testar os movimentos das corrediças e cilindros hidráulicos foi concebida uma unidade de potência hidráulica móvel separada e autónoma. Esta unidade móvel está equipada com um tanque e está diretamente ligada ao painel de controlo da prensa, com o qual é possível configurar até 4 pares de cilindros hidráulicos (4 entradas e 4 saídas), tanto individualmente como simultaneamente. Cada par de conexão está equipado com um regulador de pressão autónomo e um manómetro analógico.
Esta unidade móvel pode ser fornecida em uma versão totalmente autónoma com o seu painel de controlo para que possa ser usada não só com a prensa de ajuste de moldes.
Versão com saída do prato extensível para a esquerda:
Podemos fornecer uma versão de prensa com saída do prato extensível para a esquerda.
Em algumas situações particulares, esta versão facilita a instalação da prensa em certas posições da área de trabalho. Possibilidade de alcançar a área de carga e descarga do molde em certas condições dadas pelo trânsito da grua móvel.

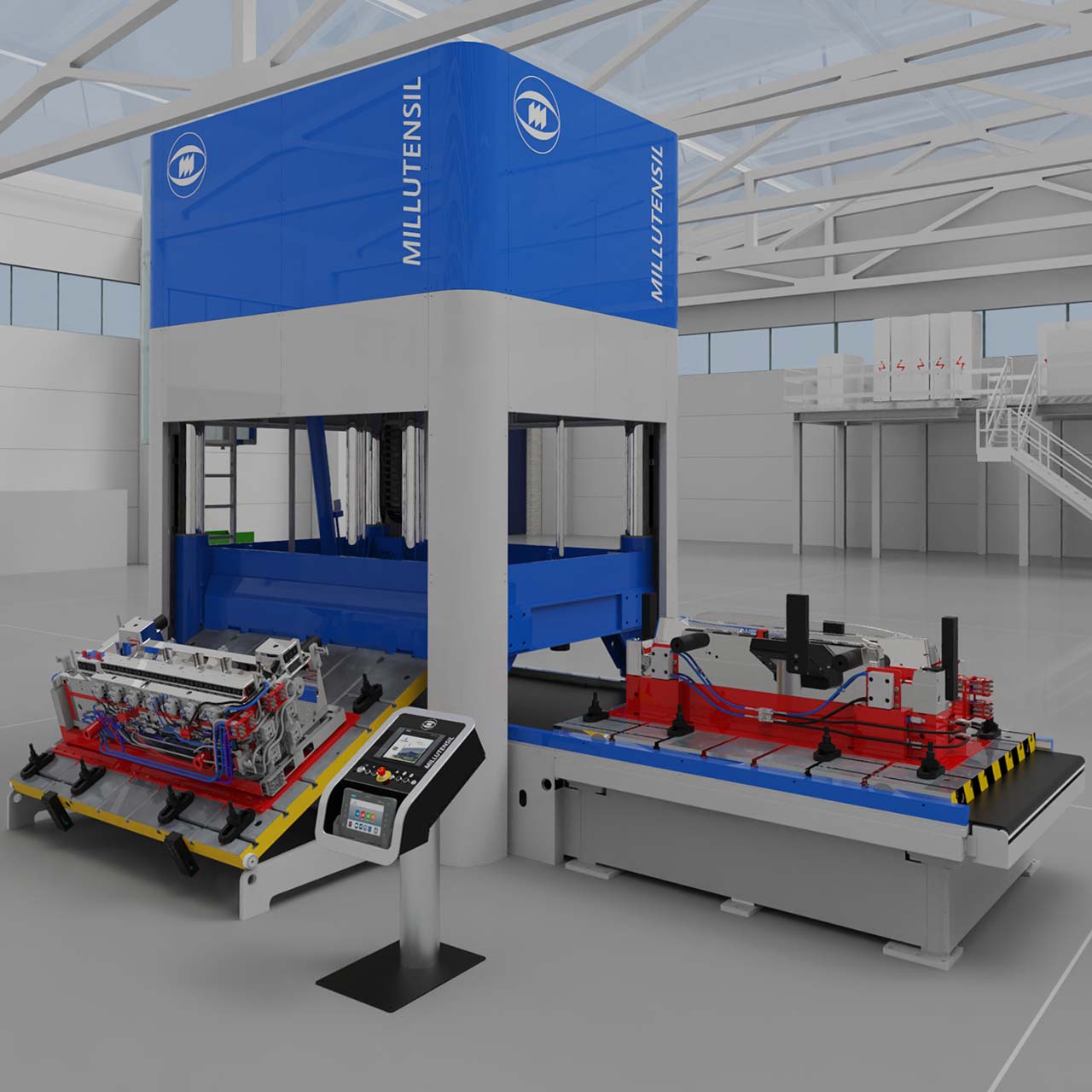

Versão direita standard

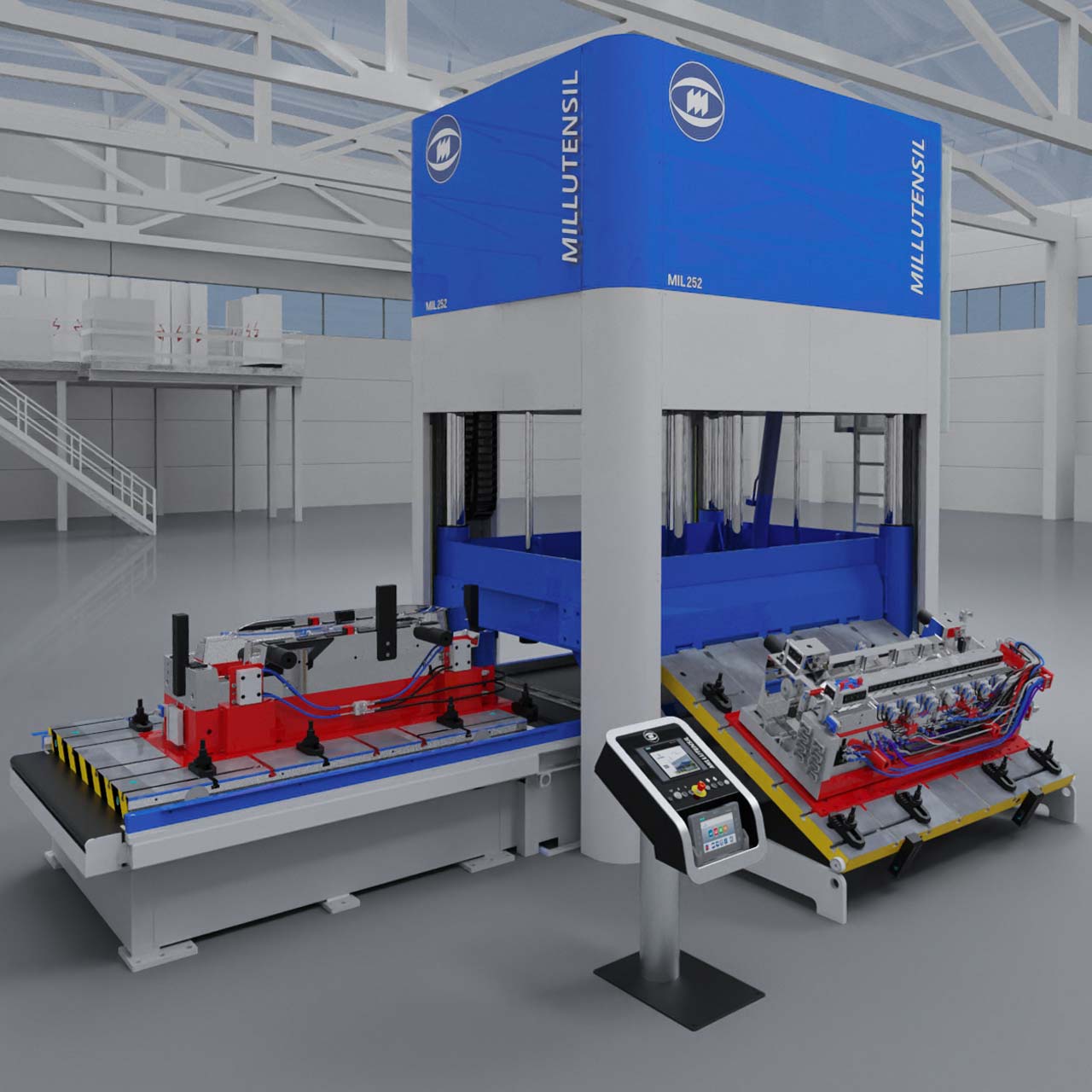

Versão esquerda especial

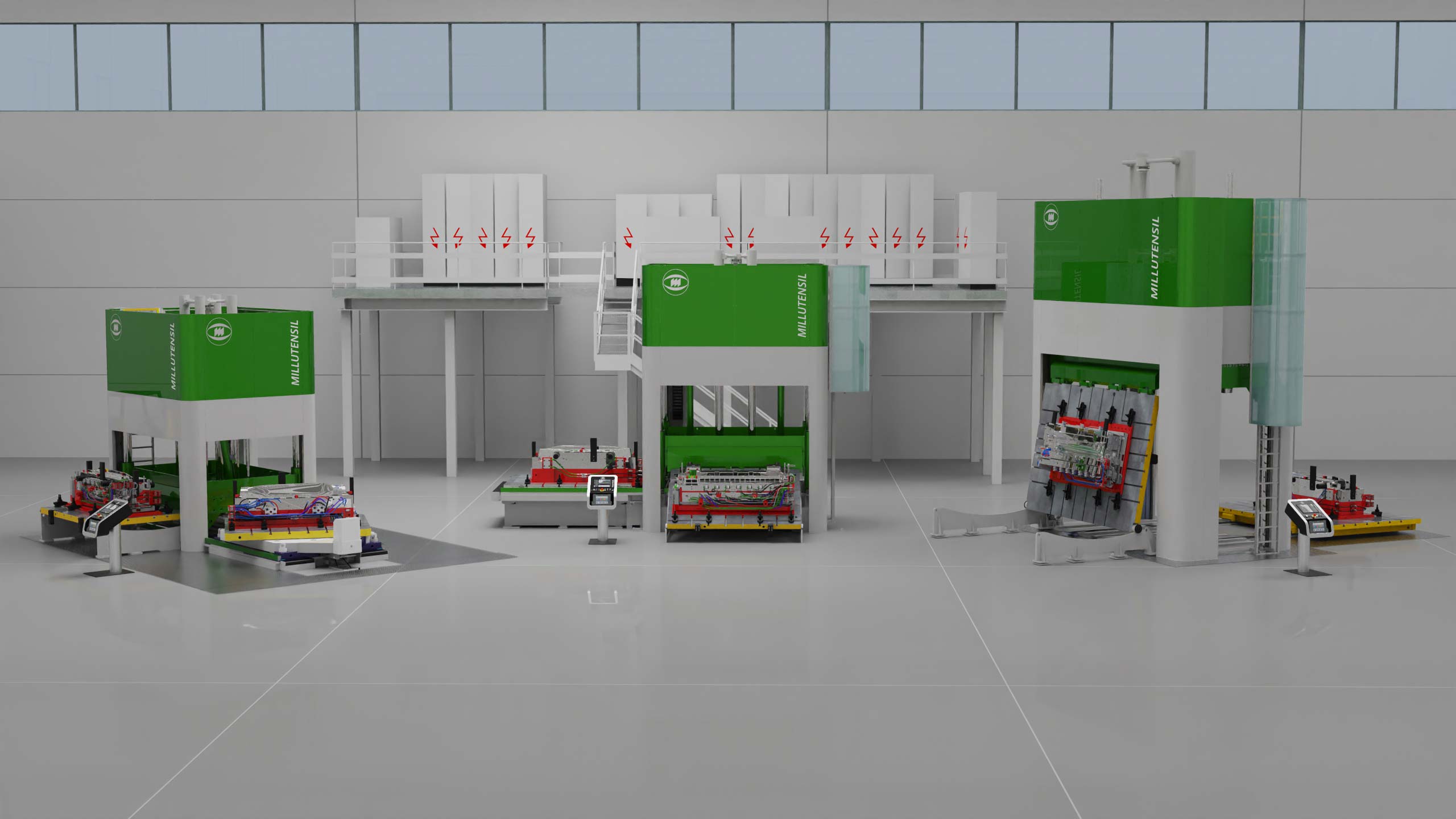

Versão com as cores escolhidas pelo cliente.
Podemos fornecer a prensa com cores diferentes das cores standard. Para garantir um design adequado a ambientes de trabalho personalizados.
Cores de máquina standard RAL 7035 (cinzento claro). Partes móveis RAL 5017 (azul brilhante).
Peça o Catálogo das Prensas de ajuste de moldes da Série MIL
Preencha o formulário em baixo e iremos enviar-lhe o nosso catálogo mais recente.
Concentremo-nos nas Categorias de Produto Blue line
Prensas de ajuste de moldes para a montagem, ajustamento, verificação e reparação de moldes de pequenas dimensões
Prensas de ajuste de moldes para a montagem, ajustamento, verificação e reparação de moldes de médias e grandes dimensões
Separador de moldes para a montagem, ajustamento, verificação e reparação de moldes para corte, fundição injetada, etc.
Para o manuseamento / rotação de moldes de injeção, matrizes e outros objetos pesados
